Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | Sürekli çelik döküm,Kütük Sürekli Döküm Makinesi |
---|
R4M 1 İşlenmiş Çelik, Kütük Sürekli Döküm Makinesi
CCM sürekli döküm makinesi
Yarıçap: 4-8m
Tel sayısı: 1-8 tel
Sert, kendi kendini uyarlayan kukla çubuk başlı
Açıklama:
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 4 m |
Tel sayısı | 1 tel |

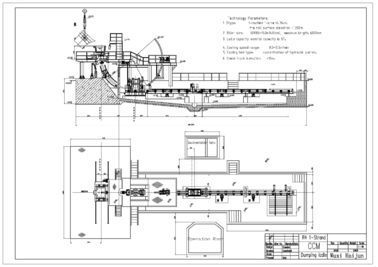

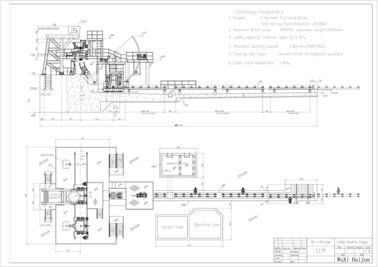

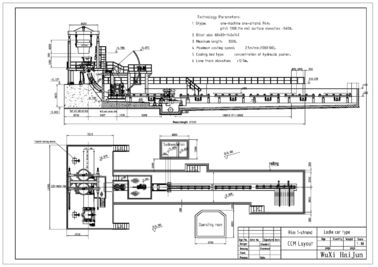

Kepçe destek tipi | Damping kepçesi, Kepçe bağlar, Kepçe arabası |
Tandiş taşıma | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Su soğutma, 1 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Elle kesme |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2. Teknik süreç tanımı ve çelik kütük CCM kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 5T |
Dokundurmak için dokunma döngüsü | 45 dakika |
Fırın miktarı | 3set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 80000t / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
R4m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:
Döküm kesit alanı (mm) | 80 × 80 | 100 × 100 | 120 × 120 |
Döküm hızı (m / dak) | 3.0 | 2.8 | 2,6 |
YOK HAYIR. | Kütük boyut | Döküm hızı | Saatlik çıktı (Ton) | Günlük çıktı 24 saat (Ton) | Yıllık çıktı (330 gün) (Ton) |
1 | 80 × 80 | 3.0m / dakika | 7,42 | 178 | 58.766 |
2 | 100 × 100 | 2,8 m / dak | 10.81 | 259. | 85615 |
3 | 120 × 120 | 2,6 m / dak | 15.69 | 377 | 124.266 |
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon oranı (ε max) |
Düz karbon çeliği | 1.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 1.3 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipman parça listesi
Yok hayır. | Makine adı | Ağırlık | Birim | Miktar | |
1 | Kepçe bağları | 6T | Ayarlamak | 1 | |
2 | Tundiş arabası | 2T | Ayarlamak | 1 | |
3 | Tundiş | 1T | Pec | 1 | |
4 | Kalıp 80 × 80 | 0.53T | Ayarlamak | 1 | |
5 | Kalıp kapağı | 0.1T | Ayarlamak | 1 | |
6 | Titreşim cihazı | 1.5T | Ayarlamak | 1 | |
7 | İkincil soğutma sprey tüpü | 0.5T | Ayarlamak | 1 | |
8 | Sekonder soğutma kılavuzu parça rulosu | 0.5T | Ayarlamak | 1 | |
9 | İkincil so © utma tahliye buhar tahliye sistemi | 1.1T | Ayarlamak | 1 | |
10 | Doğrultma ve çekme makinesi | 6T | Ayarlamak | 1 | |
11 | Kukla çubuk | 0.8T | Ayarlamak | 1 | |
12 | Kukla çubuk koyma cihazı | 0.8T | Ayarlamak | 1 | |
13 | Kesmeden önce makaralı | 2T | Ayarlamak | 1 | |
14 | Basit soğutma yatağı | 1.2T | Ayarlamak | 1 | |
15 | Kütük kafası ve cüruf toplama sistemi kesildi | 0.5T | Ayarlamak | 1 | |
16 | Rulo yolu | 2T | Ayarlamak | 1 | |
17 | Kütük gidiş silindiri | 2 × 2 = 4T | Ayarlamak | 2 | |
18 | Çelik yanal değiştirme makinesi | 0.6T | Ayarlamak | 1 | |
19 | Alev kesme makinesi | 0.8T | Ayarlamak | 1 | |
20 | Hidrolik istasyon sistemi | 2T | Ayarlamak | 1 | |
21 | Su soğutma istasyonu | 1T | Ayarlamak | 1 | |
22 | Üç elektrik sistemi | 0.5T | Ayarlamak | 1 | |
22.1 | Elektrik kumanda sistemi | Ayarlamak | 1 | ||
22.2 | Sahne ölçer | Ayarlamak | 1 | ||
22.3 | Bilgisayar sistemi | Ayarlamak | 1 | ||
23 | Çelik platform | 36T | Ayarlamak | 1 |
