| Type: | Needle | Feature: | low noise. Long life .high quality |
|---|---|---|---|
| Brand: | Miru, OEM And So On | Sample: | Free Samples And Technical Service |
| Bore Size: | 6 - 300 mm | Technology: | Custom development of non-standard bearings |
| Vurgulamak: | yüksek hızda makaralı rulman,çizilmiş İğneli rulmanlar |
||

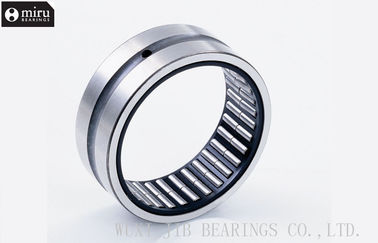

Döküm Makinesi ve Kod Makinesi Tam Komplet İğneli Rulman BR162416
Ürün özelliği:
İğneli rulman yatağı, küçük kesitli, yüksek yük kapasitesine sahiptir. Bu nedenle, radyal uzayda yapılandırmayı sınırlamak için uygundur. İğneli rulman yatağı, düşük yüksekliğe ve yüksek yükleme kuvvetine sahiptir. Yüksek hızda ince bir üniteye sahiptir. Küçük alanlarda kullanıma uygundur. Yüksek yağlayıcı hacim, düşük ağırlık ve yüksek sertlik nedeniyle, ciddi durumlarda çalışabilir. Örneğin: yüksek devir sayısı, yüksek darbe yükü vb., Bu nedenle uygulama alanı çok geniş.

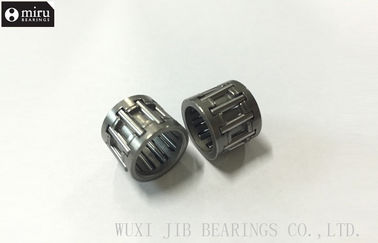

İki temel tasarım vardır: Tam tamamlayıcı ve kafesli sürüm. Her ikisinde de, rulmanın içindeki silindirler için bir kılavuz ray görevi gören çekilmiş bir dış kabuk bulunur. Tam tamamlayıcı versiyon çekilmiş dış kabuk tarafından mekanik olarak tutulmuş maksimum sayıda makaraya sahiptir. Bu tasarım, yüksek radyal yük taşıma kapasitesini düşük maliyetle birleştirir. Standart kafesli versiyon, silindirleri yönlendirmek ve tutmak için tek parça bir çelik kafes içerir. Bu tasarım yüksek hız ve maksimum yağ tutma kapasitesi sağlar.
Uygulama:
Kombinasyon iğneli rulman yatağı, takım tezgahları, metalurjik makineler, tekstil makineleri ve baskı makineleri gibi çeşitli mekanik ekipmanlarda yaygın olarak kullanılmaktadır. İğneli rulman yatağı, mekanik sistem tasarımını çok kompakt el becerisi yapabilir.
İğneli Rulmanlar, çaplarına göre uzun ve ince olan silindirik merdanelere sahip makaralı rulmanlardır. Düşük kesitlerine rağmen, iğneli rulman yatakları yüksek bir yük taşıma kapasitesine sahiptir ve bu nedenle radyal alanın sınırlı olduğu rulman düzenlemeleri için son derece uygundur
İğneli rulmanlar radyal yükleri desteklemek ve dönen bileşenler arasındaki sürtünmeyi azaltmak için tasarlanmıştır. Düşük kesit, minimum alan gerektiren maksimum yük taşıma kapasitesi sağlar. Çekilmiş kupa yatakları, gövdeye bir presle oturtulur.
Mm | Mm | ||||||||
C | Co | ||||||||
| Mm | W | D | C | Max Max | R (2) Max | Kgf | Kgf | Rpm | |
15.875 | BR101812 | 15.875 | 28.575 | 19.050 | 24.5 | 0.6 | 1930 | 2010 | 25000 |
19.050 | BR122012 | 19.050 | 31.750 | 19.050 | 26.5 | 1 | 2220 | 2490 | 20000 |
BR122016 | 19.050 | 31.750 | 25.400 | 26.5 | 1 | 2810 | 3380 | 20000 | |
22.225 | BR142212 | 22.225 | 34.925 | 19.050 | 29.7 | 1 | 2340 | 2770 | 18000 |
BR142216 | 22.225 | 34.925 | 25.400 | 29.7 | 1 | 2970 | 3760 | 18000 | |
25.400 | BR162412 | 25.400 | 38.100 | 19.050 | 32.9 | 1 | 2580 | 3250 | 16000 |
BR162416 | 25.400 | 38.100 | 25.400 | 32.9 | 1 | 3280 | 4420 | 16000 | |
28.575 | BR182616 | 28.575 | 41.275 | 25.400 | 36 | 1 | 3560 | 5090 | 14000 |
BR182620 | 28.575 | 41.275 | 31.750 | 36 | 1 | 4410 | 6690 | 14000 | |
31.750 | BR202816 | 31.750 | 44.450 | 25.400 | 39.2 | 1 | 3670 | 5450 | 13000 |
BR202820 | 31.750 | 44.450 | 31.750 | 39.2 | 1 | 4550 | 7180 | 13000 | |
34.925 | BR223016 | 34.925 | 47.625 | 25.400 | 42.4 | 1 | 3930 | 6120 | 11.000 |
BR223020 | 34.925 | 47.625 | 31.750 | 42.4 | 1 | 4870 | 8060 | 11.000 | |
38.100 | BR243316 | 38.100 | 52.388 | 35.400 | 45.1 | 1.5 | 4460 | 6820 | 11.000 |
BR243320 | 38.100 | 52.388 | 31.750 | 45.1 | 1.5 | 5530 | 8980 | 11.000 | |
41.275 | BR263516 | 41.275 | 55.562 | 25.400 | 48.3 | 1.5 | 4570 | 7230 | 9500 |
BR263520 | 41.275 | 55.562 | 31.750 | 48.3 | 1.5 | 5670 | 9530 | 9500 | |
44.450 | BR283716 | 44.450 | 58.738 | 25.400 | 51.5 | 1.5 | 4850 | 7980 | 9000 |
BR283720 | 44.450 | 58.738 | 31.750 | 51.5 | 1.5 | 6010 | 10500 | 9000 | |
BR283820 | 44.450 | 60.325 | 31.750 | 53.1 | 1.5 | 6010 | 10500 | 9000 | |
47.625 | BR303920 | 47.625 | 61.912 | 31.750 | 54.7 | 1.5 | 6130 | 11.000 | 8500 |
50.800 | BR324116 | 50.800 | 65.088 | 25.400 | 57.8 | 1.5 | 5200 | 9110 | 8000 |
BR324120 | 50.800 | 65.088 | 31.750 | 57.8 | 1.5 | 6440 | 12000 | 8000 | |
57.150 | BR 364824 | 57.150 | 76.200 | 38.100 | 69 | 1.5 | 9200 | 16100 | 7000 |
BR 364828 | 57.150 | 76.200 | 44.450 | 69 | 1.5 | 10700 | 19500 | 7000 | |
63.500 | BR 405224 | 63.500 | 82.550 | 38.100 | 74.3 | 2 | 9640 | 17.700 | 6500 |
BR 405228 | 63.500 | 82.550 | 44.450 | 74.3 | 2 | 11200 | 21400 | 6500 | |
69.850 | BR 445624 | 69.850 | 88.900 | 38.100 | 80.7 | 2 | 10100 | 19300 | 5500 |
BR 445628 | 69.850 | 88.900 | 44.450 | 80.7 | 2 | 11700 | 23300 | 5500 | |
76.200 | BR 486024 | 76.200 | 95.250 | 38.100 | 87 | 2 | 10700 | 21600 | 5500 |
BR 486028 | 76.200 | 95.250 | 44.450 | 87 | 2 | 12400 | 26100 | 5500 | |
82.550 | BR 526828 | 82.550 | 107.950 | 44.450 | 99.7 | 2 | 14400 | 26400 | 5000 |
BR 526832 | 82.550 | 107.95 | 50.800 | 99.7 | 2 | 15700 | 29500 | 5000 | |
88.900 | BR 567232 | 88.900 | 114.300 | 50.800 | 106.1 | 2 | 16500 | 32100 | 4500 |
95.250 | BR 607632 | 95.250 | 120.650 | 50.800 | 111.4 | 2.5 | 17200 | 34900 | 4000 |
101.600 | BR 648032 | 101.600 | 127.000 | 50.800 | 117.8 | 2.5 | 18000 | 37500 | 4000 |
TN = plastik sigorta uçakları, çalışma sıcaklığına izin verir: 120 ℃ sürekli, 150 ℃ geçici, 180 ℃ kısa devre. 2) Gresli yağlama için değer tablosunda% 60 değerine izin verilir. 0 çift sütun.
