Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | üç fazlı DC motor,düşük voltajlı dc motor |
---|
Hızlı ayrıntı:

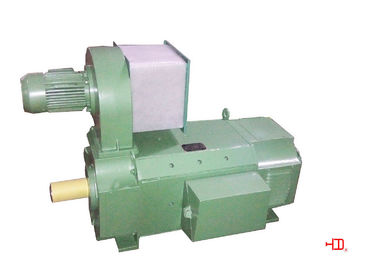

DC motoru
1. Özelleştirilebilir
2. UL, CE, CCC
3. Fabrika Direkt
4. Yüksek verimlilik, kolay ayarlama hızı
Çevre | ||
Sıcaklık aralığı: | -15 ~ 40 ℃ | |
Ortam nemi: | Bağıl nemden% 90 daha düşük | |
Rakım: | Deniz seviyesinden 1000 m'den daha aşağıda | |
Ortam durumu: | Hiçbir yanıcılık gazı, toz yok, ağır zihinsel kirlilik yok, alev yok, tuz kristalleşmesi yok | |
Standart Özellik: | ||
Standart | IEC34-1 / DIN57530 | |
Faz | Üç faz | |
Çerçeve boyutu | H200 dökme demir çerçeve | |
Özelliği Koru | Tamamen çevrili | |
Çıkış Aralığı | 19.5 ~ 132KW | |
Voltaj | 160V, 440V veya istek üzerine | |
Sıklık | 50 saat | |
Koruma Sınıfı | IP21S | |
Izolasyon | F / B | |
Montaj | IMB3 / IMB35 veya isteğiniz üzerine | |
Soğutma | IC06, IC17, IC37 | |
Görev | S1 | |
Termometri | İsteğe bağlı | |
Sertifika | CCC, CE, ISO9001 | |
Özel motorlar müşterilerin ihtiyaçlarına göre tasarlanabilir |
Tip kodunun anlamı
Soğutma havası hacmi, hava basıncı ve fan motor gücü gereksinimi
Çerçeve boyutu | Hava Hacmi | Sabit basınç | Motor çıkışı |
m3 / h | Pa | KW | |
Z4-200 | 1600 | 800 | 1,1 |
Fan motorları üç fazlı, iki kutuplu, 380V
Teknik Özellikler:
Aşağıdaki veriler, uyarı kayıplarıdır, blower kaybı hariç
Motor Tipi | Artan güç | Anma Hızı | Manyetik hız | Arm.Curr. | Uyarma Gücü | Armatür devresi direnci | Armatür devresi endüktansı | Alan İndüktansı | Verimlilik | Atalet momenti | Ağırlık | |
PN | 400V | 440V | N F | İçinde | P F | R | L bir | L F | Η | GD 2 | ||
KW | Dak / dak | Dak / dak | A | W | Ω (20 ° C) | MH | H | % | Kgm2 | kilogram | ||
Z4-200-12 | 99 | 2710 |
| 3000 | 271 | 1400 | 0,0373 | 0.83 | 7,62 | 90.2 | 3.68 | 485 |
110 |
| 3000 | 91.6 | |||||||||
Z4-200-11 | 40.5 | 900 |
| 2000 | 118 | 0.2653 | 8,4 | 7.01 | 83.4 | |||
45 |
| 1000 | 85.5 | |||||||||
33 | 670 |
| 1600 | 99 | 0.369 | 10.6 | 7,77 | 80.2 | ||||
37 |
| 750 | 82.9 | |||||||||
19.5 | 450 |
| 1000 | 64 | 0,93 | 21.9 | 7,3 | 72.2 | ||||
22 yaşında |
| 500 | 77.4 | |||||||||
Z4-200-21 | 67 | 1350 |
| 3000 | 188 | 1500 | 0.0885 | 2.8 | 6.78 | 88.7 | 4.2 | 530 |
75 |
| 1500 | 89.6 | |||||||||
27 | 540 |
| 1000 | 82 | 0.535 | 14 | 9.64 | 78.8 | ||||
30 |
| 600 | 80.4 | |||||||||
Z4-200-32 | 119 | 2710 |
| 3200 | 322 | 1750 | 0.0266 | 0,79 | 10.9 | 91.7 | 4,8 | 580 |
132 |
| 3000 | 92.4 | |||||||||
Z4-200-32 | 81 | 1350 |
| 2800 | 224 | 0.0771 | 2,6 | 5,61 | 88.7 | |||
90 |
| 1500 | 90 | |||||||||
49.5 | 900 |
| 2000 | 141 | 0.1751 | 4,8 | 8.54 | 85.6 | ||||
55 |
| 1000 | 87.1 | |||||||||
40.5 | 670 |
| 1400 | 119 | 0.283 | 8.5 | 8.35 | 82.5 | ||||
45 |
| 750 | 84.1 | |||||||||
33 | 540 |
| 1200 | 101 | 0,42 | 12.2 | 8.42 | 79.6 | ||||
37 |
| 600 | 82 | |||||||||
27 | 450 |
| 750 | 84 | 0.598 | 17.1 | 8,4 | 77.5 | ||||
30 |
| 500 | 79.5 |
Montaj ve Genel Boyutlar (mm)
Montaj Şekli: IMB3 / IM1001
Çerçeve boyutu | Montaj Ölçüleri (mm) | Genel Boyutlar (mm) | ||||||||||||||||||
A | B | C | D | E | F | GA | DA | EA | FA | GC | H | K | AB | AC | AD | HD | H1 | L | L1 | |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | 396 | 430 | 355 | 779 | 18 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 | |||||||||||||||||
Z4-200-21 | 606 | 1017 | 1198 | |||||||||||||||||
Z4-200-22 | 654 | 1065 | 1246 | |||||||||||||||||
Z4-200-31 | 686 | 1097 | 1278 | |||||||||||||||||
Z4-200-32 | 734 | 1145 | 1326 | |||||||||||||||||
Z4-200-41 | 756 | 1167 | 1348 | |||||||||||||||||
Z4-200-42 | 804 | 1215 | 1396 |
Montaj Şekli: IMB35 / IM2001
Çerçeve boyutu | Montaj Ölçüleri (mm) | Genel Boyutlar (mm) | ||||||||||||||||||||||
A | B | C | D | E | F | GA | DA | EA | FA | GC | H | K | M | N | S | T | P | AB | AC | AD | HD | L | L1 | |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | 8 | 5 | 8- ¢ 19 | 5 | 450 | 396 | 430 | 355 | 779 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 | |||||||||||||||||||||
Z4-200-21 | 606 | 1017 | 1198 | |||||||||||||||||||||
Z4-200-22 | 654 | 1065 | 1246 | |||||||||||||||||||||
Z4-200-31 | 686 | 1097 | 1278 | |||||||||||||||||||||
Z4-200-32 | 734 | 1145 | 1326 | |||||||||||||||||||||
Z4-200-41 | 756 | 1167 | 1348 | |||||||||||||||||||||
Z4-200-42 | 804 | 1215 | 1396 |
Açıklama:
Montaj ve Genel Z4 DC motor tipi, montaj delikleri arasındaki eksenel mesafe (Boyut "B") hariç olmak üzere IEC72 Standardına uygundur.
Bu seri motorlar poligon yapıya sahiptir, bu nedenle yüksek alan verimliliğine sahiptirler. Laminasyon ve redresör güç kaynağı kullanan stator boyunduruğu titreşimli akıma ve hızlı akım değişimine dayanabilir.
Doğru manyetik kutup konumu nedeniyle, yön değiştirme
Küçük boyutu, iyi performansı, hafifliği, yüksek verimliliği ve güvenilirliği sayesinde Z4 DC motorlarımız uluslararası ileri seviyede rekabet edebilmektedir.
Besleme gücü:
1, Armatür ve Alan devrelerinin güç kaynağı Statik doğrultucu güç kaynağından veya DC jeneratöründen olabilir.
2, sabit tork, hız ayarlamak için armatür voltajını azaltın; Sabit güç altında, hızını ayarlamak için uyarma voltajını düşürün.
3, Ayrılmış uyarılma temel uyarı türünü oluşturur. Nominal uyarma voltajı 180V, diğer voltajlar da isteğiniz üzerine kabul edilebilir.
Uygulamalar:
Z4 DC motorlar en yeni ürünümüzdür. Metalurji sanayi, Metal kesme makinesi, Kağıt, Baskı, Tekstil, Boya, Çimento, Plastik ekstrüzyon makineleri vb. Gibi çeşitli makineler için tahrik kaynağı olarak yaygın şekilde kullanılmaktadırlar.
Rekabet Avantajı:
HD motorlar, Çin'de ünlü bir motor markası olan yaklaşık 20 yıllık üretim geçmişi ile Çin'den kaynaklanmaktadır. Sürekli yeniliklere dayanan HD motorlar, mükemmel performansı, güvenilir kalitesi, yüksek verimliliği ve enerji ayırımı ile düşük sesli motor üretiminde en iyilerden biri haline gelir.
Yüksek kaliteli yalıtım malzemesi mükemmel izolasyon sistemini birleştirir.
Mükemmel astar, iyi görünüm ve motorların dayanıklı olduğu motorları sağlar.
1. Alçak Gerilim Motorlarının üretimine odaklanın;
2. Verimli müşteri hizmetleri
3. Özelleştirilmiş motorlar.
4. Rekabetçi ve makul fiyatlandırma ve teslim süresi;
5. Mükemmel kalite güvence sistemi
6. Güvenilir satış sonrası servis ve garanti taahhütleri
