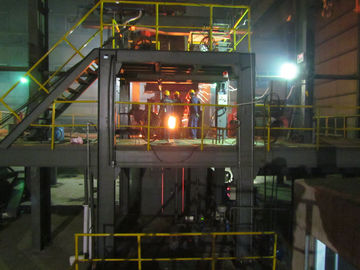

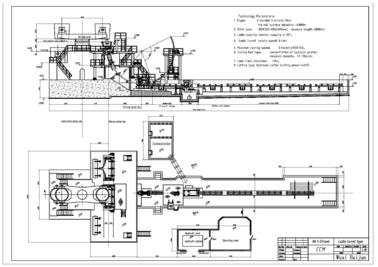

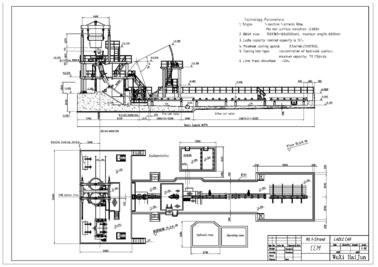

R6M 1S CCM, Sert Kütük Döküm Makinesi / Teker Makinası
Hızlı Detay:
En düşük ekipman imalat maliyetiyle 1'den 8 bükümlü yüksek kaliteli sürekli döküm makineleri üretebiliriz. Kullanıcının çelik üretim kapasitesine, kütük ebatına, çelik kalitelerine ve kütük ebatlarına uygun olarak güncel kütük sürekli döküm makinesini tasarlayabilir, üretebiliriz. Kullanıcının alan koşulları.
Açıklama:
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 6 m |
Tel sayısı | 1 tel |
Kepçe destek tipi | Kepekli araba veya pota tareti |
Tandiş arabası | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Su soğutma, 1 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Alev kesme makinesi |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2 . Çelik kütük CCM'nin teknik süreç açıklaması ve kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 10T |
Dokundurmak için dokunma döngüsü | 60 dakika |
Fırın miktarı | 2set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 100.000t / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
R6m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:
Döküm kesit alanı (mm) | 100 × 100 | 125 × 125 | 150 × 150 |
Döküm hızı (m / dak) | 3.0 | 2.7 | 2.5 |
YOK HAYIR. | Kütük boyut | Döküm hızı | Saatlik çıktı (Ton) | Günlük çıktı 24 saat (Tonlarca) | Yıllık çıktı (330 gün) (Ton) |
1 | 100 × 100 | 3.0m / dakika | 12.01 | 288. | 95123 |
2 | 125 × 125 | 2,7 m / dak | 16.89 | 405 tane | 133.767 |
3 | 150 × 150 | 2,5 m / dak | 21.72 | 508 | 167.640 |
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon hızı (ε max ) |
Düz karbonlu çelik | 1.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 1.3 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipmanı parça listesi
№ | Ekipman adı | Ağırlık | Model ve şartname | Birim | Miktar | |
1 | Kepçe arabası | 5T | Ayarla | 2 | ||
2 | Tundiş arabası | 2.5 × 2 = 5T | Ayarla | 2 | ||
3 | Tundiş | 1.4 x 2 = 2.8T | parça | 2 | ||
4 | kalıp | 0.5 × 2 = 1T | 150 × 150 | Ayarla | 1 | |
5 | Kalıp ayak rulosu | 0.01 × 2 = 0.02T | Ayarla | 1 | ||
6 | Kalıp kapağı | 0.1 x 2 = 0.2T | Ayarla | 1 | ||
7 | Osilatör cihazı | 2 × 2 = 4T | Ayarla | 1 | ||
8 | İkincil soğutma sprey tüpü | 0.5 × 2 = 1T | Ayarla | 1 | ||
9 | İkincil soğutma kılavuzlama çubuğu çubuğu | 0.7 × 2 = 1.4T | Ayarla | 1 | ||
10 | İkincil soğutma buharı boşaltma sistemi | 1.5T | Ayarla | 1 | ||
11 | Çekilme ve doğrultma makinesi | 5 × 2 = 10T | Ayarlayın | 1 | ||
12 | Dökme boş vibrasyon önleme sistemi | 0.3 × 2 = 0.6T | Ayarla | 1 | ||
13 | Kukla çubuk | 0.9 x 2 = 1.8T | 150 × 150 | Ayarla | 1 | |
14 | Kukla çubuk depolama aygıtı | 0.7 × 2 = 1.4T | Ayarla | 1 | ||
15 | Makaslar yaklaşma silindiri | 2 × 2 = 4T | Ayarla | 1 | ||
16 | Alev kesme makinesi | 3T | Ayarla | 1 | ||
17 | Otomatik boy kesme aygıtı | 0.5T | Ayarla | 1 | ||
18 | Sürüş silindiri | 2 × 2 = 4T | Ayarla | 1 | ||
19 | Nakavt silindiri | 3.5T | Ayarla | 2 | ||
20 | Çelik enine teslim makinesi | 3.5T | Ayarla | 1 | ||
21 | Hidrolik istasyon sistemi | 2T | Ayarla | 1 | ||
22 | İkincil soğutma suyu şalteri | Ayarla | 1 | |||
23 | Soğutma otomasyonu su dağıtım tesisi | 1T | Ayarla | 1 | ||
24.1 | Kontrol Paneli | Ayarla | 1 | |||
24.2 | Saha aracı | Ayarla | 1 | |||
24.3 | Bilgisayar sistemi | Ayarla | 1 | |||
25 | Çelik platform | 48T | 1 |
