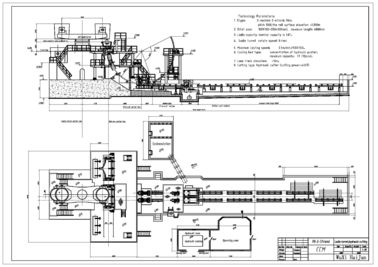

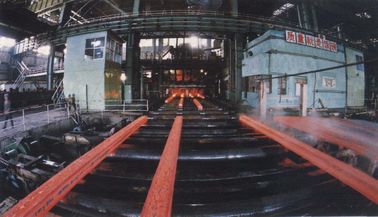

Yatay Su Soğutma Sürekli Döküm Makinesi, R6M / 3 Teller
Hızlı Detay:
Hidrolik kesme makinası
Basit soğutma yatağı
Yarıçapı: R6M
Tel sayısı: 3 tel
ISO belgesi ile
En düşük ekipman imalat maliyetiyle 1'den 8 bükümlü yüksek kaliteli sürekli döküm makineleri üretebiliriz. Kullanıcının çelik üretim kapasitesine, kütük ebatına, çelik kalitelerine ve çelik kütüklerine uygun olarak güncel kütük sürekli döküm makinesini tasarlayabilir, üretebiliriz. Kullanıcının alan koşulları.
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 6 m |
Tel sayısı | 3 tel |
Kepçe destek tipi | Kepçe taret, Kepçe arabası |
Tandiş taşıma | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Su soğutma, 1 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Hidrolik kesme makinası |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2. Çelik kütük CCM'nin teknik süreç açıklaması ve kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 30T |
Dokundurmak için dokunma döngüsü | 60 dakika |
Fırın miktarı | 2set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 300.000 ton / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
R6m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:
Döküm kesit alanı (mm) | 100 × 100 | 125 × 125 | 150 × 150 |
Döküm hızı (m / dak) | 3.0 | 2.7 | 2.5 |
1strand CCM üretim listesi için:
YOK HAYIR. | Kütük boyut | Döküm hızı | Saatlik çıktı (Ton) | Günlük çıktı 24 saat (Ton) | Yıllık çıktı (330 gün) (Ton) |
1 | 100 × 100 | 3.0m / dakika | 12.01 | 288. | 95123 |
2 | 125 × 125 | 2,7 m / dak | 16.89 | 405 | 133.767 |
3 | 150 × 150 | 2,5 m / dak | 21.72 | 521 | 172.061 |
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon hızı (εmax) |
Düz karbon çeliği | 1.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 1.3 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipmanı parça listesi
№ | Ekipman adı | Ağırlık | Model ve şartname | Birim | Miktar | |
1 | Kepçe kulesi | 21T | Ayarla | 1 | ||
2 | Tundiş arabası | 2.5 × 2 = 5T | Ayarla | 2 | ||
3 | Tundiş | 1.4 x 2 = 2.8T | parça | 2 | ||
4 | kalıp | 0.5 × 2 = 1T | 150 × 150 | Ayarla | 3 | |
5 | Kalıp ayak rulosu | 0.01 × 2 = 0.02T | Ayarla | 3 | ||
6 | Kalıp kapağı | 0.1 x 2 = 0.2T | Ayarla | 3 | ||
7 | Osilatör cihazı | 2 × 2 = 4T | Ayarla | 3 | ||
8 | İkincil soğutma sprey tüpü | 0.5 × 2 = 1T | Ayarla | 3 | ||
9 | İkincil soğutma kılavuzlama çubuğu çubuğu | 0.7 × 2 = 1.4T | Ayarla | 3 | ||
10 | İkincil soğutma buharı boşaltma sistemi | 1.5T | Ayarla | 1 | ||
11 | Çekilme ve doğrultma makinesi | 5 × 2 = 10T | Ayarla | 3 | ||
12 | Dökme boş vibrasyon önleme sistemi | 0.3 × 2 = 0.6T | Ayarla | 3 | ||
13 | Kukla çubuk | 0.9 x 2 = 1.8T | 150 × 150 | Ayarla | 3 | |
14 | Kukla çubuk depolama aygıtı | 0.7 × 2 = 1.4T | Ayarla | 3 | ||
15 | Makaslar yaklaşma silindiri | 2 × 2 = 4T | Ayarla | 3 | ||
16 | Alev kesme makinesi | 3T | Ayarla | 3 | ||
17 | Otomatik boy kesme aygıtı | 0.5T | Ayarla | 3 | ||
18 | Sürüş silindiri | 2 × 2 = 4T | Ayarla | 3 | ||
19 | Nakavt silindiri | 3.5T | Ayarla | 6 | ||
20 | Çelik enine teslim makinesi | 1.5T | Ayarla | 3 | ||
21 | Hidrolik istasyon sistemi | 2T | Ayarla | 1 | ||
22 | İkincil soğutma suyu şalteri | Ayarla | 3 | |||
23 | Soğutma otomasyonu su dağıtım tesisi | 1T | Ayarla | 1 | ||
24.1 | Kontrol Paneli | Ayarla | 1 | |||
24.2 | Saha aracı | Ayarla | 1 | |||
24.3 | Bilgisayar sistemi | Ayarla | 1 | |||
25 | Çelik platform | 68T | 1 |
