Çelik Sürekli Döküm Makinesi / Makine, r4m 1 Strand

Çelik Sürekli Döküm Makinesi / Makine, r4m 1 Strand
Çelik Sürekli Döküm Makinesi / Makine, r4m 1 Strand Çelik Sürekli Döküm Makinesi / Makine, r4m 1 Strand Çelik Sürekli Döküm Makinesi / Makine, r4m 1 Strand Çelik Sürekli Döküm Makinesi / Makine, r4m 1 Strand

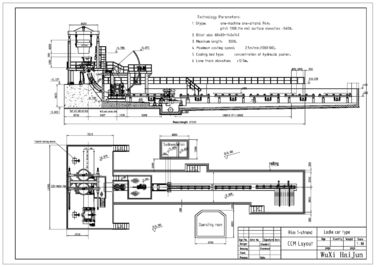

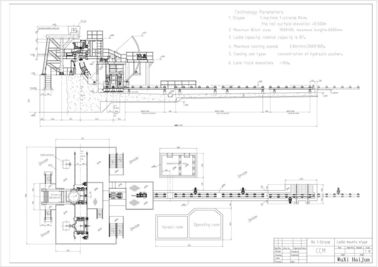

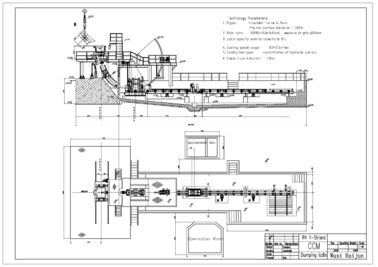

Büyük resim :  Çelik Sürekli Döküm Makinesi / Makine, r4m 1 Strand

Ürün ayrıntıları:
Place of Origin: Wuxi,China (Mainland)
Marka adı: HAIJUN
Model Number: R4M 1strand
Ödeme & teslimat koşulları:
Minimum Order Quantity: 1 strand
Packaging Details: Container
Delivery Time: 1 month
Payment Terms: T/T,L/C
Supply Ability: 30 strands CCM per year
Detaylı ürün tanımı
Vurgulamak:

döküm ekipmanı die

,

Kütük Sürekli Döküm Makinesi

Çelik Sürekli Döküm Makinesi / Makinaları, R4M 1 Kordon

1. Sürekli Döküm Makinesi (CCM)
2, yay yarıçapı çeşitleri
3, kütük tipi çeşitleri
4, iplikçik çeşitleri
5, Diğer seçenekler

En düşük ekipman imalat maliyetiyle 1'den 8 bükümlü yüksek kaliteli sürekli döküm makineleri üretebiliriz. Kullanıcının çelik üretim kapasitesine, kütük ebatına, çelik kalitelerine ve kütük ebatlarına uygun olarak güncel kütük sürekli döküm makinesini tasarlayabilir, üretebiliriz. Kullanıcının alan koşulları.

Açıklama:

1. Temel bekleme teknik parametreleri:

Çelik kütük döküm makinesi yarıçapı

4 m

Tel sayısı

1 tel

Kepçe destek tipi

Damping kepçesi, Kepçe bağlar, Kepçe arabası

Tandiş arabası

Yarı portal, çapraz kayma fonksiyonu

Döküm yöntemi

Ölçme başlığı, açık döküm

İkincil soğutma

Su soğutma, 1 ayar devresi

Çekme doğrultma makinesi

Tamamen 5 merdane, aşamalı doğrultma

Rulo masa

Zincir grubu merkezi sürücü

Kukla çubuk

Sert, kendi kendini uyarlayan kukla çubuk başlı

Kütük kesme

Elle kesme

Kütük taşıma

Grup merkezli canlı rulo masa

Soğutma bankı tipi

Basit soğutma yatağı

2. Teknik süreç tanımı ve çelik kütük CCM kapasitesi

İndüksiyon ocağı:

Nominal kapasite

5T

Dokundurmak için dokunma döngüsü

45 dakika

Fırın miktarı

3set

Üretim kapasitesi

İş günleri

330 gün / yıl

Ortalama günlük fırın sayısı

24 / gün

Üretim kapasitesi

80000t / yıl

3. Döküm hızı, verimlilik ve iplik miktarı

R4m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:

Döküm kesit alanı (mm)

80 × 80

100 × 100

120 × 120

Döküm hızı (m / dak)

3.0

2.8

2,6

YOK HAYIR.

Kütük

boyut

Döküm hızı

Saatlik çıktı

(Ton)

Günlük çıktı

24 saat

(Ton)

Yıllık çıktı (330 gün)

(Ton)

1

80 × 80

3.0m / dakika

7,42

178

58.766

2

100 × 100

2,8 m / dak

10.81

259.

85615

3

120 × 120

2,6 m / dak

15.69

377

124.266



Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.

Çelik sınıfı

Döküm kalitesi (m / dak)

Etkili deformasyon hızı (ε)

İzin verilen deformasyon oranı (ε max)

Düz karbonlu çelik

1.8 ~ 2.5

Lütfen hesaplama tablosuna bakınız.

0,25

Düşük alaşımlı çelik

1.3 ~ 2.0

Lütfen hesaplama tablosuna bakınız.

0.15-0.2

4. CCM ekipman parça listesi

Yok hayır.

Makine adı

Ağırlık

Birim

Miktar

1

Kepçe bağları

6T

Ayarlamak

1

2

Tundiş arabası

2T

Ayarlamak

1

3

Tundiş

1T

Pec

1

4

Kalıp 80 × 80

0.53T

Ayarlamak

1

5

Kalıp kapağı

0.1T

Ayarlamak

1

6

Titreşim cihazı

1.5T

Ayarlamak

1

7

İkincil soğutma sprey tüpü

0.5T

Ayarlamak

1

8

Sekonder soğutma kılavuzu parça rulosu

0.5T

Ayarlamak

1

9

İkincil so © utma tahliye buhar tahliye sistemi

1.1T

Ayarlamak

1

10

Doğrultma ve çekme makinesi

6T

Ayarlamak

1

11

Kukla çubuk

0.8T

Ayarlamak

1

12

Kukla çubuk koyma cihazı

0.8T

Ayarlamak

1

13

Kesmeden önce makaralı

2T

Ayarlamak

1

14

Basit soğutma yatağı

1.2T

Ayarlamak

1

15

Kütük kafası ve cüruf toplama sistemi kesildi

0.5T

Ayarlamak

1

16

Rulo yolu

2T

Ayarlamak

1

17

Kütük gidiş silindiri

2 × 2 = 4T

Ayarlamak

2

18

Çelik yanal değiştirme makinesi

0.6T

Ayarlamak

1

19

Alev kesme makinesi

0.8T

Ayarlamak

1

20

Hidrolik istasyon sistemi

2T

Ayarlamak

1

21

Su soğutma istasyonu

1T

Ayarlamak

1

22

Üç elektrik sistemi

0.5T

Ayarlamak

1

22.1

Elektrik kumanda sistemi

Ayarlamak

1

22.2

Sahne ölçer

Ayarlamak

1

22.3

Bilgisayar sistemi

Ayarlamak

1

23

Çelik platform

36T

Ayarlamak

1
