Vurgulamak: | Sürekli kütük döküm makinesi,yatay sürekli döküm |
---|

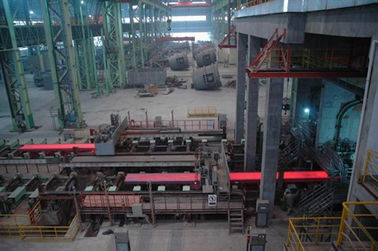

Yarı portal CCM Sürekli Döküm Makinesi 1/2 Teller
Yarı portal, çapraz kayma fonksiyonu
Yarıçap: 6m, 8m, 10m
Tel sayısı: 1, 2 tel
ISO belgesi ile
Ileri tasarım
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 6 m, 8 m, 10 m |
Tel sayısı | 1,2 kollar |
Kepçe destek tipi | Kepçe kulesi |
Tandiş arabası | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, kapalı döküm |
İkincil soğutma | Aerosol soğutma, 3 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Esnek zincir kukla çubuk |
Kütük kesme | Hidrolik veya alev kesme makinası |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Adım soğutma yatağı |
2. Çelik kütük CCM'nin teknik süreç açıklaması ve kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 70T |
Dokundurmak için dokunma döngüsü | 60 dakika |
Fırın miktarı | 1set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Yıllık üretim: | 50,0000 ~ 1,000,000Ton |
3. Döküm hızı, verimlilik ve iplik miktarı
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon hızı (εmax) |
Düz karbonlu çelik | 0.8 ~ 1.8 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 0,8 ~ 1,65 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipmanı parça listesi
Yok hayır. | Ekipman adı | Ağırlık | Tip | Ünite | Miktar | |
Ⅰ | Ekipman gövdesi | |||||
1 | | 107T | İmzalayıcı kol yükü 100T, kapaklı, kaldırma düzeneği | Ayarlamak | 1 | |
2 | Çelik su tartı sistemi | Ayarlamak | 2 | |||
3 | Döner kol hidrolik kaldırma sistemi | 4T | | Ayarlamak | 1 | |
4 | Koruma tüpü cihazı | 1T | Ayarlamak | 1 | ||
5 | Döner kaza tankı | 2T | Ayarlamak | 1 | ||
6 |
| 18 × 2 = 36T | | Ayarlamak | 2 | |
7 |
| 4.5 x 2 = 9T |
| Adet | 2 | |
8 |
| 4.5 x 2 = 9T |
| Ayarlamak | 2 | |
9 | Koruma tüpü | 0,35 | Ayarlamak | 1 | ||
10 | Tundiş örtüsü | 4.8T |
| Ayarlamak | 2 | |
11 | Tundish açık aktarma sistemi | Ayarlamak | 5 | |||
12 | Stopper Kontrol Sistemi | Ayarlamak | 2 | |||
13 | Kaza sonucu akma cürufu tankı | 1.2T | Adet | 2 | ||
14 |
| 11 × 3 = 33T | 140 × 1000 | Ayarlamak | 3 | |
15 | Titreşim cihazı | 24 × 2 = 48T |
| Ayarlamak | 2 | |
16 |
| 12 × 2 = 24T |
| Ayarlamak | 2 | |
17 |
| 16 × 2 = 32T |
| Ayarlamak | 2 | |
18 | Sektör düzeltme ve çekilme bölümü | 23 x 8 = 184T |
| Ayarlamak | 8 | |
19 | İkincil soğutma sektörü temeli | 64 × 2 = 128T | Ayarlamak | 2 | ||
20 | Hızlı rehber | 32T |
| Ayarlamak | 1 | |
21 | Doğrultma ve çekme tahrik düzeni | 1.8 × 4 = 7.2T | Ayarlamak | 4 | ||
22 | Aerosol sprey cihazı | 6 × 2 = 12T | Ayarlamak | 12 | ||
23 | Kukla bar cihazını kaldır | 1 x 2 = 2T | Ayarlamak | 1 | ||
24 | Esnek kukla bar | 13T | 42Cr | Ayarlamak | 1 | |
25 | Alev kesici I | 13T | Ayarlamak | 1 | ||
26 | Hidrojen ve oksijen jeneratörü | Ayarlamak | 2 | |||
27 | Travers silindiri | 26T | Ayarlamak | 1 | ||
28 | Kukla çubuk depolama aygıtı | 30T | Ayarlamak | 1 | ||
29 | Makaralı masalar | 37 × 1.5 = 55T | Ayarlamak | 37 | ||
30 | Alev kesici Ⅱ | 6T | Ayarlamak | 1 | ||
31 | Hidrojen ve oksijen jeneratörü | Ayarlamak | 1 | |||
32 | Çelik sevk makinesi | 22T | Ayarlamak | 1 | ||
33 | Doğrultma ve çekme hidrolik istasyonu | 10T | Ayarlamak | 1 | ||
34 | Doğrultma ve çekme hidrolik silindiri | Ayarlamak | 10 | |||
35 | Kalıp su dağıtım sistemi | Ayarlamak | 1 | |||
36 | 0 bölüm r su dağıtım sistemi | Ayarlamak | 1 | |||
37 | §İlişme suyu dağıtım sistemi | Ayarlamak | 1 | |||
38 | Ⅱsection su dağıtım sistemi | Ayarlamak | 1 | |||
39 | Doğrultma ve çekilme Ⅰsection su dağıtım sistemi | Ayarlamak | 1 | |||
40 | Düzleştirme ve geri çekme Ⅱsection su dağıtım sistemi | Ayarlamak | 1 | |||
41 | Taret yağlama sistemi | Ayarlamak | 1 | |||
42 | Tundish yağlama sistemi | Ayarlamak | 1 | |||
43 | Titreşim yağlama sistemi | Ayarlamak | 1 | |||
44 | İkincil soğutma 0 ~ II kesimi | Ayarlamak | 3 | |||
45 | Doğrultma ve çekme yağlama sistemi | Ayarlamak | 4 | |||
46 | Rulo yağlama sistemi | Ayarlamak | 4 | |||
47 | Çelik sevk makinesi | Ayarlamak | 1 | |||
48 | Gaz kaynağı ve arıtma sistemi | |||||
Ⅱ | Gaz kaynağı ve arıtma sistemi | |||||
1 | Aerosol soğutma için hava kompresörleri | 12 × 3 = 36T | 60M / dak | Ayarlamak | 3 | |
2 | Gaz torbası | 6 × 2 = 12T | Ayarlamak | 2 | ||
3 | Atölyede basınçlı hava boruları | 9T | Ayarlamak | |||
4 | Alet hava kompresörü | 2.3 × 2 = 4.6T | Ayarlamak | 2 | ||
5 | Gaz kaynağı ve arıtma sistemi | 8T | Ayarlamak | 1 | ||
6 | Gaz torbası | 1.5T | Ayarlamak | 1 | ||
7 | Vana ve borular | Ayarlamak | ||||
Ⅲ | Su arıtma sistemleri | |||||
1 | Kanada eczane ekipmanları | |||||
2 | Mekanik filtre | |||||
3 | İlk çöktürme tankı ekipmanları | |||||
4 | Dozaj pompası | |||||
5 | Dolaşım dolabı | |||||
6 | 30 ton yağ / su ayırıcı | |||||
7 | Eğimli plaka çökeltme tankı (ikincil) | 7.0 × 5.0 × 7.5m | Ayarlamak | 5 | ||
8 | Boru tesisat parçaları ve su pompaları | |||||
9 | 90 ° Dirsek | Adet | 114 | |||
10 | Sert su geçirmez kasa | Adet | 34 | |||
11 | Su soğutma kasabası | 4 | ||||
12 | Çeşitli valfler | |||||
13 | Su arıtma ekipmanı |
