Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Vurgulamak: | Kütük Sürekli Döküm Makinesi,Çelik Döküm Makinesi |
||
|---|---|---|---|

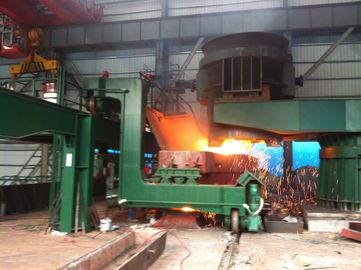

Yüksek Verimli CCM Sürekli Döküm Makinesi R8M 3 Tel
Düşük enerji ve yüksek verimlilik
Yarıçapı: R8M
Tel sayısı: 3 tel
ISO belgesi ile
Güvenli çalışma
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 8 m |
Tel sayısı | 3 tel |
Kepçe destek tipi | Kepçe tareti veya Kepçe arabası |
Tandiş arabası | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Gaz ve su soğutma, 2 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Hidrolik veya alev kesme makinası |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2. Çelik kütük CCM'nin teknik süreç açıklaması ve kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 40T |
Dokundurmak için dokunma döngüsü | 60 dakika |
Fırın miktarı | 3 set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 400.000 ton / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
R8m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:
Döküm kesit alanı (mm) | 180x180 | 200 × 200 | 220 × 220 |
Döküm hızı (m / dak) | 1,6 | 1.8 | 2.0 |
YOK HAYIR. | Kütük boyut | Döküm hızı | Saatlik çıktı (Ton) | Günlük çıktı 20saat (Ton) | Yıllık çıktı (300 gün) (Ton) |
1 | 180 × 180 | 1,6 m / dak | 21.98 | 439 | 131.700 |
2 | 200 × 200 | 1.8m / dak | 27.13 | 543 | 162.900 |
3 | 220 × 220 | 2.0m / dakika | 36.47 | 729 | 218.700 |
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon hızı (εmax) |
Düz karbonlu çelik | 1.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 1.3 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipmanı parça listesi
| № | Ekipman adı | Ağırlık | Model ve şartname | Birim | |
| 1 | Kepçe kulesi | 21T | Ayarlamak | 1 | |
| Ağırlıklı hidrolik tahrik | |||||
| 2 | Tundiş bayramı | 12.5 × 2 = 25T | Ayarlamak | 2 | |
| Yüksek ve alçak bacak tipi | |||||
| 3 | Tundiş | 6 × 2 = 12T | Ayarlamak | 2 | |
| 4 | Cüruf Potu | 2.5T | Ayarlamak | 1 | |
| 5 | Uzun kollu koruma cihazı | 0.3T | Ayarlamak | 1 | |
| 5 | Tundiş pişirme | 5.3 × 2 = 10.6T | Ayarlamak | 2 | |
| 6 | Tundiş başlığı | Ayarlamak | 2 | ||
| Fırında pişirme | |||||
| 7 | Döküm işlemi | Ayarlamak | 2 | ||
| Konsol konsolları | |||||
| raf | |||||
| 8 | 200 × 200 Kalıp | Ayarlamak | 3 | ||
| 9 | Kalıp kapağı | Ayarlamak | 3 | ||
| 10 | Osilatör cihazı | Ayarlamak | 3 | ||
| 11 | Sprey başlığı | Ayarlamak | 3 | ||
| 12 | Yönlendirilmiş segment | Ayarlamak | 3 | ||
| 13 | Sert gömme bar | Ayarlamak | 3 | ||
| 14 | Kukla çubuk depolama aygıtı | Ayarlamak | 3 | ||
| 15 | Doğrultma ve | Ayarlamak | 3 | ||
| Çekilme makinesi | |||||
| 16 | Doğrultma ve | Ayarlamak | 1 | ||
| Çekilme makinesi | |||||
| Ortak taban | |||||
| 17 | Makaslar yaklaşma silindiri | Ayarlamak | 3 | ||
| 18 | Kütük sıkıştırma | Ayarlamak | 3 | ||
| Cihaz | |||||
| 19 | Meşale kesme | Ayarlamak | 3 | ||
| Makine | |||||
| 20 | Koleksiyon kesme | Ayarlamak | 1 | ||
| Kafa cihazı ve | |||||
| Asma potası | |||||
| 21 | Kesme makarasından sonra | Ayarlamak | 3 | ||
| 22 | Nakil merdanesi I | Ayarlamak | 3 | ||
| 23 | Taşıma silindiri II | Ayarlamak | 3 | ||
| 24 | Nakavt silindiri | Ayarlamak | 3 | ||
| 25 | Sabit çerçeve | Ayarlamak | 3 | ||
| 26 | Çelik değiştirme | 6 m uzunluk | Ayarlamak | 3 | |
| Makine | |||||
| 27 | Koleksiyon soğutma | Ayarlamak | 1 | ||
| yatak | |||||
| 28 | Caster gövde soğutma | Bir ters yıkama filtresi | Ayarlamak | 1 | |
| Sistem | |||||
| 29 | Teker kapağı | Ayarlamak | 1 | ||
| 30 | Otomatik Uzunluk | Ayarlamak | 3 | ||
| Sistem | |||||
| 31 | Gaz kaynak işlemcisi | Alet gazı alımı | Ayarlamak | 1 | |
| 32 | Çelik platform | 1 | |||
| Hidrolik, Yağlama, pnömatik sistem | |||||
| 1 | Ana hidrolik istasyonu | Ayarlamak | 1 | ||
| 2 | Kütük hidrolik istasyonu | Ayarlamak | 1 | ||
| 3 | Hidrolik asansör bagaj kapağı | Ayarlamak | 2 | ||
| 4 | Merkezi yağlama yağlama istasyonu | Ayarlamak | 6 | ||
| 5 | Hidrolik borular | Ayarlamak | 1 | ||
| 6 | Yağlama boruları | Ayarlamak | 1 | ||
| CCM 3-Elektrik | |||||
| 1 | Işletim istasyonu | ||||
| 2 | Yazılım paketi | ||||
| 3 | PLC | Ayarlamak | 3 | ||
| 4 | ET-200 PLC | Ayarlamak | 1 | ||
| Ana hidrolik istasyonu ET-200 PLC | |||||
| 5 | İnvertör | ||||
| ① | WS makine invertörü | Ayarlamak | 3 | ||
| (Ağır tip) güç: 11 kW | |||||
| ② | Makaslar makaralı invertör gücü yaklaşıyor: 4KW | Ayarlamak | 3 | ||
