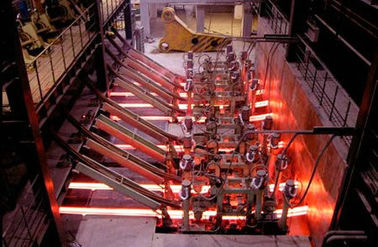

CCM Sürekli Döküm Makinesi, R8m & 8S, Sürekli Döküm

Çelik kütük döküm makinesi yarıçapı

8 m

Tel sayısı

8 kol

Kepçe destek tipi

Kepçe kulesi

Kepçe kulesi

Düz kol tipi

Tundiş arabası

Yüksek alçak raylı sürücü, çapraz kayma fonksiyonu

Döküm yöntemi

Ölçüm başlığı, açık döküm, döküm tozu

İkincil soğutma

Gaz ve su soğutma, kablo başına 2 ayar devresi

Çekme doğrultma makinesi

Tamamen 5 merdane, aşamalı doğrultma

Rulo masa

Zincir grubu merkezi sürücü

Kukla çubuk

Sert, kendi kendini uyarlayan kukla çubuk başlı

Kütük kesme

Otomatik alev kesme makinesi

Kütük taşıma

Grup merkezli canlı rulo masa

Soğutma bankı tipi

Kayar yol, vardiya çelik makine

Nominal kapasite

60T

Dokundurmak için dokunma döngüsü

45 dakika

Fırın miktarı

2set

İş günleri

330 gün / yıl

Ortalama günlük fırın sayısı

24 / gün

Üretim kapasitesi

1000.000 ~ 1200.000 ton / yıl

Döküm kesit alanı (mm)

180x180

200 × 200

220 × 220

Döküm hızı (m / dak)

1,6

1.8

2.0

YOK HAYIR.

Kütük

boyut

Döküm hızı

Saatlik çıktı

(Ton)

Günlük çıktı

20 saat

(Ton)

Yıllık çıktı (300 gün)

(Ton)

1

180 × 180

1,6 m / dak

21.98

439

131.700

2

200 × 200

1.8m / dak

27.13

543

162.900

3

220 × 220

2.0m / dakika

36.47

729

218.700

Çelik sınıfı

Döküm kalitesi (m / dak)

Etkili deformasyon hızı (ε)

İzin verilen deformasyon hızı (ε _max )

Düz karbonlu çelik

1.8 ~ 2.5

Lütfen hesaplama tablosuna bakınız.

0,25

Düşük alaşımlı çelik

1.3 ~ 2.0

Lütfen hesaplama tablosuna bakınız.

0.15-0.2

№

Ekipman adı

Ağırlık

Model ve şartname

Birim

1

Kepçe kulesi
Hidrolik tahrik, işaret kolu yükü 120T, ağırlıklandırmalı

56T × 2 = 112T

Ayarlamak

2

2

Tundiş bayramı
Yüksek ve alçak bacaklar

10 × 2 = 20T

Ayarlamak

4

3

Tundiş

6 × 2 = 12T

Ayarlamak

4

4

Cüruf Potu

1.5T

Ayarlamak

2

5

Döküm işlemi
Konsol konsolları
raf

0.2 × 5 = 1T

Ayarlamak

8

6

150 × 150 Kalıp
R8, uzunluk 900

0.57 × 5 = 4.56T

Ayarlamak

8

7

Kalıp kapağı

0.1 x 8 = 0.8T

Ayarlamak

8

8

Titreşim cihazı

3.4 × 8 = 27.2T

Ayarlamak

8

9

Püskürgeçle toplama boruları

0.4 × 8 = 3.2T

Ayarlamak

8

10

Yön silindiri

0.2 × 40 = 8T

Ayarlamak

40

11

Sert gömme bar

2.3 x 8 = 18.4T

Ayarlamak

8

12

Kukla çubuk depolama aygıtı

1.4 x 8 = 11.2T

Ayarlamak

8

13

Doğrultma ve
Çekilme makinesi

6 × 8 = 48T

Ayarlamak

8

14

Doğrultma ve
Çekilme makinesi
Ortak taban

4T

Ayarlamak

1

15

Makaslar yaklaşma silindiri

Frekans kontrolü, su soğutma

3.5 x 8 = 28T

Ayarlamak

8

16

Alev kesme makinesi

3 x 8 = 24T

Ayarlamak

8

Kızıl ötesi evreye
Uzunluk ayarı

Ayarlamak

1

17

Koleksiyon kesme
Baş cihazı ve asma potası

1T

Ayarlamak

1

18

Kesme makarasından sonra
Frekans kontrolü, su soğutma

3.5 x 8 = 28T

Ayarlamak

8

19

Nakavt silindiri I
Frekans kontrolü, su soğutma

3.5 x 8 = 28T

Ayarlamak

8

20

Nakavt silindiri II

3.5 x 8 = 28T

Ayarlamak

8

21

Soğutma yatak silindiri

4 × 16 = 64T

Ayarlamak

16

22

Devirme dişli makinası

8T × 8 = 64T

Ayarlamak

8

23

Değiştirme çelik makinesi
12 metre uzunluğunda

33T

Ayarlamak

1

24

Çelik makina puanı

35T

Ayarlamak

1

25

Adım soğutma yatağı

126T

Ayarlamak

1

26

Toplama soğutma yatağı

30T

Ayarlamak

1

27

Tekerlek gövdesi soğutma sistemi

8T

Ayarlamak

1

28

Teker kapağı

10T

Ayarlamak

1

29

Gaz kaynak işlemcisi
Alet gazı ile uğraşmak

Ayarlamak

1

30

Çelik platform

200T

Ayarlamak

1

Buhar egzoz fanı

2T

Ayarlamak

1

Ⅱ

Hidrolik, Yağlama, pnömatik sistem

1

Ana hidrolik istasyonu

5T

Ayarlamak

1

2

Nakavt hidrolik istasyonu
Devirmeli dişli makinesinde

3.5T

Ayarlamak

1

3

Hidrolik kaldırma bagaj kapısı

1T

Ayarlamak

3

4

Merkezi yağlama yağlama istasyonu

Dağıtıcı ve petrol boruları dahil edin

Ayarlamak

6

5

Hidrolik borular

Boru parçalarını dahil et

Ayarlamak

1

6

Yağlama boruları

Ayarlamak

1

Ⅲ

CCM 3-Elektrik

1

Işletim istasyonu

2

Yazılım paketi

3

PLC

Ayarlamak

2

5

İnvertör
