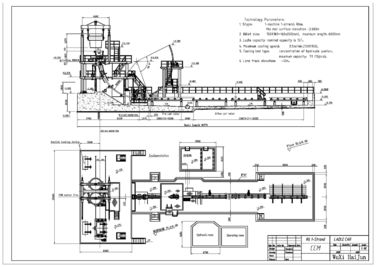

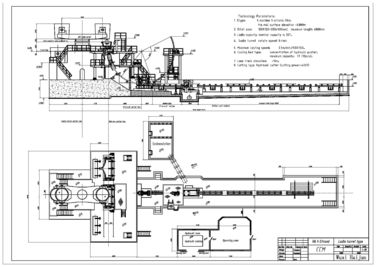

R6M Kütük Döküm Makinesi
Kepekli araba veya pota tareti
Bıçak kesimi: Alev kesme makinası
Yarıçapı: R6M
Tel sayısı: 1 tel
ISO belgesi ile
Açıklama:
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 6 m |
Tel sayısı | 1 tel |
Kepçe destek tipi | Kepekli araba veya pota tareti |
Tandiş arabası | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Su soğutma, 1 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Alev kesme makinesi |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2. Teknik süreç tanımı ve çelik kütük CCM kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 10T |
Dokundurmak için dokunma döngüsü | 60 dakika |
Fırın miktarı | 2set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 100.000t / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
R6m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:
Döküm kesit alanı (mm) | 100 × 100 | 125 × 125 | 150 × 150 |
Döküm hızı (m / dak) | 3.0 | 2.7 | 2.5 |
YOK HAYIR. | Kütük boyut | Döküm hızı | Saatlik çıktı (Ton) | Günlük çıktı 24 saat (Ton) | Yıllık çıktı (330 gün) (Ton) |
1 | 100 × 100 | 3.0m / dakika | 12.01 | 288. | 95.123 |
2 | 125 × 125 | 2,7 m / dak | 16.89 | 405 | 133.767 |
3 | 150 × 150 | 2,5 m / dak | 21.72 | 508 | 167.640 |
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon oranı (ε max) |
Düz karbonlu çelik | 1.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 1.3 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipman parça listesi
№ | Ekipman adı | Ağırlık | Model ve şartname | Birim | Miktar | |
1 | Kepçe arabası | 5T | Ayarla | 2 | ||
2 | Tundiş arabası | 2.5 × 2 = 5T | Ayarla | 2 | ||
3 | Tundiş | 1.4 x 2 = 2.8T | parça | 2 | ||
4 | kalıp | 0.5 × 2 = 1T | 150 × 150 | Ayarla | 1 | |
5 | Kalıp ayak rulosu | 0.01 × 2 = 0.02T | Ayarla | 1 | ||
6 | Kalıp kapağı | 0.1 x 2 = 0.2T | Ayarla | 1 | ||
7 | Osilatör cihazı | 2 × 2 = 4T | Ayarla | 1 | ||
8 | İkincil soğutma sprey tüpü | 0.5 × 2 = 1T | Ayarla | 1 | ||
9 | İkincil soğutma kılavuzlama çubuğu çubuğu | 0.7 × 2 = 1.4T | Ayarla | 1 | ||
10 | İkincil soğutma buharı boşaltma sistemi | 1.5T | Ayarla | 1 | ||
11 | Çekilme ve doğrultma makinesi | 5 × 2 = 10T | Ayarla | 1 | ||
12 | Dökme boş vibrasyon önleme sistemi | 0.3 × 2 = 0.6T | Ayarla | 1 | ||
13 | Kukla çubuk | 0.9 x 2 = 1.8T | 150 × 150 | Ayarla | 1 | |
14 | Kukla çubuk depolama aygıtı | 0.7 × 2 = 1.4T | Ayarla | 1 | ||
15 | Makaslar yaklaşma silindiri | 2 × 2 = 4T | Ayarla | 1 | ||
16 | Alev kesme makinesi | 3T | Ayarla | 1 | ||
17 | Otomatik boy kesme aygıtı | 0.5T | Ayarla | 1 | ||
18 | Sürüş silindiri | 2 × 2 = 4T | Ayarla | 1 | ||
19 | Nakavt silindiri | 3.5T | Ayarla | 2 | ||
20 | Çelik enine teslim makinesi | 3.5T | Ayarla | 1 | ||
21 | Hidrolik istasyon sistemi | 2T | Ayarla | 1 | ||
22 | İkincil soğutma suyu şalteri | Ayarla | 1 | |||
23 | Soğutma otomasyonu su dağıtım tesisi | 1T | Ayarla | 1 | ||
24.1 | Kontrol Paneli | Ayarla | 1 | |||
24.2 | Saha aracı | Ayarla | 1 | |||
24.3 | Bilgisayar sistemi | Ayarla | 1 | |||
25 | Çelik platform | 48T | 1 |
