Otomatik Elektrostatik toz kaplama hattı araba fren balatası OEM için

araba pad için elektrostatik toz boya hattı

. 1 Kaplama: otomatik toz boya

. 2 Kurutma tünel ısıtma: elektrikli ısıtma

. Bir zaman mesafe 600 mm bir: 3 uzaktan Asma

Araç Fren Balatası OEM için Otomatik Elektrostatik Toz Boya Hattı

I.Design olarak (kullanıcı kaynağı)
1. ürün adı: fren balataları
2. Malzeme: Demir parçaları
3. ürün maksimum boyutu: L150 × W150 × H30 (mm)
4. ürün maksimum ağırlık: ≤ 30Kg
5. Konveyör zincir tek asılı ağırlığı: 0.35kg modeli: QXG (200)
6. Asma: Bir askıları tek parça ürün
7. Mesafe asılı: bir anda mesafede 600 mm bir, farklı iş parçası göre gerçek kümesinden asmak
8. Tasarım hat hızı ve ayarlanabilir hat hızı: 1.5m/min
Yüzey alanı: 9.coating
10. kaplama: Otomatik toz boya
11. Kurutma tünel ısıtma: elektrikli ısıtma
12. Basınçlı hava: kullanıcılar kendileri, dondurma-kurutma, nem içeriği <1.3g/m3 yağ içeriği <1PPM
13. Bitki alanı: Şekil
14. Enerji: (1) üç fazlı beş telli (380V). Bir topraklama kablosu (2) Basınçlı hava ile

II, Boru Hattı süreci (V = 1.5m/min)
Yüzey hazırlama ve boya kabini içine çizgi koymak
fırın (soğuk) boşaltma almak kür
Açıklama: fırına İyi püskürtme iş parçaları gönder ve taşıma kapatıldı
zincir, daha sonra 20 için zaman tutma,, fırın kapağını kapatın fırında ısıtma açık, 180 ℃ ayarlamak
fırın otomatik olarak güç kaynağı kesilir kadar dakika, fırın açık, sıcak tutmak
başka bir ürün boyama sprey dışarı iş parçası sonra kapı ve konveyör zinciri,.

III, açıklama ve parametreler
Kapsamlı tasarım güvenilirlik, gelişmiş makul ve ekonomik konular, ana yapısal özellikleri:
(I). (Biri biter) Fırın-1 adet Kür
1.Inner boyutu: L16000 × W2000 × H2000mm, Fırın duvar malzemesi: t0.6mm
galvanizli çelik levhalar, fırın duvar malzemeleri: t0.6mm Renk çelik levha, yalıtım
tabaka kalınlığı: ısı 100mm ısı yalıtımı taşyünü özel uzatılmış mil
bisiklet fan gücü 3KW-1 adet
Sıcaklık: oda sıcaklığı ~ 200 ℃.
Isıtma Sistemi:
İzolasyon ısıtma odası: 100000kcal / h,, miktar: 1 set
Şasi: 10 # kare tüp
2.Return hava sistemi
1) alt kısmında bir döngüsel bir şekilde kullanarak alt besleme, sıcak hava dengeleme.
Düzgün sıcaklık sağlamak için delme katta 2) rüzgar saptırıcı rüzgar kılavuzu,.
3) sirkülasyon fanı güç: 3KW 1 set
3.Heating sistemi ısıtma gücü: 21kW
Otomatik fan, dolaşan, dağınık fin elektrikli ısıtma boruları ile ısıtma sistemi
sıcaklık kontrol sensörü. Elektrikle ısıtılan ısı borusunun ısı durumunda enerji
ısıtma odasının kurutma içine devridaim fanı tarafından doğrudan gönderilir
bir dizi tünel ve sürekli döngü, fırın artış iç sıcaklığı
sıcaklık ve düzgün dağıtmak.
En sıcaklığını ayarlamak için sıcaklık ve dijital ekran Otomatik kontrol
tünel kurutma. Egzoz gazı, egzoz borusu ile tutulmuştur.
Sıcaklık üst ulaştığında İzolasyon grupları otomatik olarak kapanır
sınırlar. Sıcaklık sınırı otomatik olarak açılır. Dolaşımdaki fanlar nitelikleri yalıtım,
ayrıca uzun ekseni, motorun etkin bir koruma sağlar.

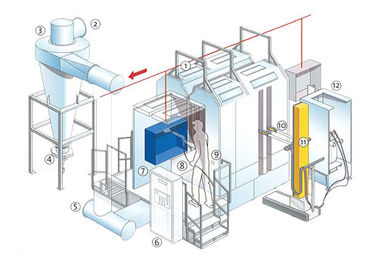

(II). Sprey stand-1 adet
1.outer stand boyutu: L6000 × W1200 × H2000 ㎜ (t1.2 ㎜ spg paslanmaz çelik levha)
1 adet, dairesel yay ile yüzey sıvı painting.Roof açığı katı açı.
Şasi: 5 # çelik tank
Bir tabak montaj kaynaklı yapısı ile toz oda, alt düz yapısı,
operasyon, estetik görünüm toz haline uygun iş parçası sepeti.
Toz oda içinde düz yapısı, toz oda temizleme fazla çalışmak
rahat, hızlı ve iki açık kulak kanalı aracılığıyla İş parçası için kullanılan.
2. Elektronik darbe geri kazanım sistemi --- 1set
Elektronik darbe temizleme tozu geri kazanım sistemi aşağıdaki gibidir
bileşenleri:
1) elyaf reçine filtre Ø325 × 900 (yıkanabilir) 16
2) darbe enjeksiyon ağız 16 temizlik
Dairesel çelik 2 3) gaz deposu
4) geri dönüşüm fan modeli (4-72-4A-5.5kW) 2adet
Bir çalışma süresinden sonra, filtre tozu yüzey, daha kalın kazıklı süzüldü
Darbe, bu zamanda cihaz içindeki filtrenin temizlenmesi
Basınçlı hava, böylece içten dışa doğru andan itibaren serbest
toz titreşimler üzerinden düşen. Manuel darbe kontrolü.
(III) .1, Otomatik resiprokator-2 adet Colo-2000D
1) Frekans ayarlı resiprokator özel yüksek kalite için tasarlanmıştır
toz boya, üç püskürtme tabancaları kadar taşıyabilir.
Frekans: Japon Mitsubishi
2) Genel bilgi
Maksimum kullanılabilir programları 80
Max stoke yüksekliği 1,5 m
Maksimum hız 0.8m / s
Minimum hız 0.08m / s
ivme 0.1m/s2
3) Elektriksel veriler
Nominal besleme gerilimi 170-264VAC tek faz

Tolerans +% 10 /% 10
frekans 50/60Hz
Sigorta 10.0AT
Güç tüketimi 2,5 kW akım
2, P owder kaplama makinesi-2 adet Colo-800
1) akıllı kontrol ünitesi, gerilim için dijital gösterge, mevcut
Sonraki katın uygulanması için iyi ithal İtalya parçaları, karmaşık iş parçaları, 100kV ayarlanabilir
Paslanmaz toz hunisi ile toz boya tabancası.
2) dahil:
Kontrol ünitesi-1 adet
Toz boya tabancası-1 adet
--- 1 Adet (55l), toz
Arabası-1 adet
Toz pompa-1 adet
Yağ filtresi-1 adet
Birim-1 adet Akışkan
Güç kablosu-1 adet
Groundly kablo-1 adet
Hava tüpleri-3adet
3) Elektrik teknik
Giriş voltajı: AC220V/50Hz + / -10%
giriş gücü: ≤ 50W
Çalışma gerilimi: DC24V
Silah :0-100kV (AYARLA) Gerilim
Max curring: 100uA
3, Otomatik toz boya silah sistemi-6sets Colo-800D
Bu akıllı sistem modeli, kolay kullanım ve farklı iyi
şekiller tür.

4, Toz elek makine-2 adet Colo-3000-R
"Toz Otomatik ile gitmek, toz boya alanında makine kullanılır eleme
resiprokator. Elektrostatik toz sürecinde kaybolan toz geri dönüşüm için
metal iş parçaları üzerinde kaplama
5, K ontrol dolap 1 adet COLO-5000-800D
Biz cabinet.This içinde kontrol koymak değil de dahil olmak üzere sadece Bakanlar Kurulu olan
kontrolörleri.
Çok otomatik silahlar için merkezi kontrol sistemi
Genişletilebilir ve ekonomik avantajlar ile özellikli
Ana elektrik ve hava genel kontrol fonksiyonu sağlayın
Işletme ve bakım için kolay. Bu boyut 6'lı kontrol birimi içindir.

Konveyör sistemi Asma (IV):
1 - Model: QXG 200 tipi konveyör zincirleri, tek kılavuz tekerlek - çift yürüyüş
daha düzgün çalıştırmak için zincir isteyen yuvarlak yapı,.
Bir tahrik mekanizması, çekiç heyecanı 2 --- dağıtım sistemi
kurumları, yörünge, zincirler, kavisli raylar, teleskopik ray, demiryolu, yağlama cihazı, kontrol
montaj.
3 --- bir lineer tahrik ünitesi ve çekiç gerilim, sürücü ile tüm püskürtme hatları hat
bir mekanik, güvenlik koruması vardır.
4 --- yüksek sıcaklık bölgesinden uzak tünel çıkış uzaktan kurutma ile
de konveyör zincirleri uzun vadeli çalışma sağlamak için, cihaz yakıt ikmali
devlet yağlanır.
5 - zincir demiryolu dikey tam kapsamlı tüp sütun "C" şeklinde φ110mm
Nanjing tren tarafından üretilen çelik. Yokuş aşağı dirsek 30 ° dirsek üzerine, emin olmak için
güvenli, iş parçası konveyör pürüzsüz.
6 --- Süspansiyon konveyör zinciri parametreleri

(V). Elektrik kontrol sistemi
Sistem elektrik, yönüyle nispeten merkezi kontrol kullanır
düzgün satır, uygun bağlantı elemanları özellikleri seçiminde düzenlenmiş.
düzgün sıralar halinde düzenlenmiş gereksinimlerini karşılamak için köprü özellikleri yaptı.
Uluslararası standartlara uygun 1) tüm elektrikli cihazlar.
2) dijital göstergeli sıcaklık kontrol, ayarlanan sıcaklık ve gerçek
kontrol sıcaklık göstergesi karşı kurulu merkezileştirmiştir.
3) tüm sistemin tasarımı, uluslararası standartlara uygun olarak monte
düzenlemeler.
madde
Süspansiyon conveyo
QXG200 Asma zinciri yazın
Zincir uzunluğu 80m
hızı (ortak) 1.5m/min
Düzeltilmiş aralığı 1-3m/min
zincir Çift yürüyüş turu stil - tek kılavuzu
tekerlek mafsallı zincir
Tahrik ünitesi Inverter Motor - frekans kontrolü -
Taian Inverter
3HP Sürücü
tahriği 1 set sayısı
Cihaz Ağır Çekiç germe
Gerginlik 1 set sayısı
Eğimli parça R1000
petrol tesislerini yakıt ayarlanabilir yakıt, yakıt ikmali gelin
petrol fincan damla
tek nokta 50kg

3.equipment:
Not: özel tasarım detayları alıcıya göre dizayn.

VI.Work ilerleme:
Bu sözleşme 60 gün içinde tamamlanması, etkili olur.
MADDE
1 Kür fırın L16M × W2M × H2M 1SET
2 Isıtma sistemi 21kW 1SET
3 Termal bisiklet fan 3KW 1SET
Darbe geri kazanım sistemi L6M × W1.2M × H2M 1SET dahil olmak üzere 4 Otomatik boya kabini
5 Toz kaplama makinesi COLO-800D 2set
6 Otomatik resiprokator COLO-2000D 2set
7 Otomatik toz boya silah sistemi COLO-800D 6set
8 Toz elek makinesi COLO-3000R (60x60cm) 2set
9 Kontrol Kabini COLO-5000-800D 1SET
10 Asma konveyör zincirleri
Tek nokta 50KG L80m 1SET
11 Hareket ünitesi QXG200type 1SET
12 Gerilim birimi QXG200type 1SET
13 Eğimli parça, sütunlar, düz ray QXG200type 1SET
14 Elektrik kontrol Yüksek kaliteli Marka 1SET
15 Resim ----
