Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Vurgulamak: | Tek taraflı pcb,çift taraflı PCB |
||
|---|---|---|---|

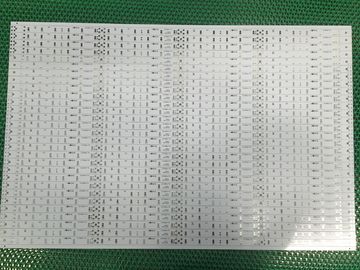

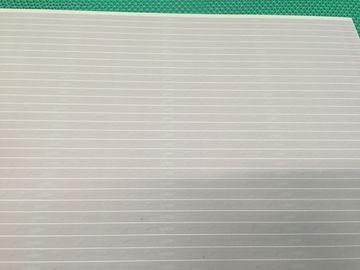

Esnek Kalp LED Işık için FR4 Baskılı Devre Meclisi
FR4 kurulu bilgileri
FR4 kurulu ana teknik özellikler ve uygulama: elektrik izolasyon performans istikrar, iyi düzlük, pürüzsüz yüzey, hiçbir çukurlar, standart daha kalınlık toleransı, FPC takviye plakası, kalay fırın, yüksek sıcaklık gibi ürünlerin yüksek performanslı elektronik yalıtım gereksinimleri için uygundur, yüksek sıcaklık Elektrikli (elektrikli) ekipman yalıtım plakası, yalıtım plakası, trafo yalıtım parçaları, elektrik yalıtımı, saptırma bobini terminal panosu, elektronik anahtar yalıtım levhası vb.
Alüminyum levhanın karakteristikleri
1. Yüzeye montaj teknolojisi (SMT)
2. Termal difüzyonun devre tasarımında son derece etkili bir muamele
3. Daha düşük çalışma sıcaklığı, güç yoğunluğunu ve güvenilirliği artırır; ürünlerin ömrünü uzatır;
4. Ürünlerimizin boyutunu düşürün, donanım maliyetini ve montajını azaltın
5. Gevrek seramik yüzeyler yerine daha iyi mekanik dayanıklılık
PCB için Teknik Şartname
| Katman Sayısı | 1 katman |
| Sipariş Miktarı | 1 ila 50.000 |
| Yönetim Şekli | Retangular, yuvarlak, yarıklar, kesikler, karmaşık, düzensiz |
| Kurulu Tip | Sert, Esnek, Sert-esnek |
| Kurulu Malzeme | FR-4 cam epoksi, FR-4 yüksek Tg, Rohs uyumlu, Alüminyum, Rogers, vb. |
| Tahta Kesme | Makaslama, V-puanı, Sekme yönlendirmeli |
| Kart Kalınlığı | 0,2-4,0 mm, Flex 0.01-0.25 mm |
| Bakır Ağırlığı | 1.0, 1.5, 2.0 oz |
| Lehim maskesi | Çift taraflı yeşil LPI, ayrıca Kırmızı, Beyaz, Sarı, Mavi, Siyahı destekler |
| İpek Ekran | Çift taraflı veya tek taraflı, beyaz, sarı, siyah veya negatif |
| İpek Ekran Minimum Çizgi Genişliği | 0.006 "veya 0.15mm |
| Max Kurulu Boyutlar | 20 inç * 20 inç veya 500 mm * 500 mm |
| Min İz / Boşluk | 0.10mm veya 4mils |
| Min Delici Delik Çapı | 0.01 ", 0.25mm veya 10mil |
| Yüzey | HASL, Nickle, Daldırma Altın, Daldırma Kalay, Daldırma Gümüş, OSP, vb. |
| Kart Kalınlığı Toleransı | ±% 10 |
| Bakır Ağırlığı Toleransı | ± 0.25 oz |
| Minimum Slot Genişliği | 0.12 inç, 3.0mm veya 120mil |
| V-Puanı Derinliği | Tahta kalınlığının% 20-25'i |
| Tasarım Dosyası Formatı | Gerber RS-274,274D, Eagle ve AutoCAD'in DXF, DWG |
Size en iyi elektronik servislerini sunabiliyoruz :
PCB montajı için teknik gereklilik:
1) Profesyonel Yüzeye Montaj ve Through-hole Lehimleme Teknolojisi
2) 1206.0805.0603.0402 bileşenleri gibi çeşitli boyutlar SMT teknolojisi
3) BİT (Devre Testinde), FCT (Fonksiyonel Devre Testi) teknolojisi.
4) UL, CE, FCC, Rohs Onayı ile PCB Montajı
5) SMT için azot gazı reflow lehimleme teknolojisi.
6) Yüksek Standart SMT ve Lehim Montaj Hattı
7) Yüksek yoğunluklu birbirine bağlı kurulu yerleştirme teknolojisi kapasitesi.
Pcb ve pcb montaj için teklif gereksinimi:
1) Gerber dosyası ve Bom listesi
2) Bizim için pcba veya pcba örneğinin net görüntüleri
3) PCBA için test yöntemi
Teslim süresi
Örnekler: 3-4 gün
Kitlesel Üretim: 7-15 gün (miktara bağlı olarak)
Paketleme ve Sevkiyat
Kutudaki vakum paketi
Ödeme şartları
T / T, Western Union
Ürün Uygulamaları:
1. Bilgisayarlar ve ilgili ürünler : Hareketli güç tahtası, U Disk, ağ arabirimi, panel bilgisayar, cameral, kablolu fare.
2. Ev cihazı : akıllı projektör / dijital cameral, yüksek frekanslı tahta. Kaydedici ve tekrarlayıcı panosu, otomatik ses donanımı ana tahtası ve kontrol panosu.
3. Telsiz iletişim : mobil kart ,. GPS / yön kayıt kartı, kablosuz telefon ana kartı, interkom ana kart.
4. LED Aydınlatma : LED sürücü gücü, LED ışık paneli, LED ışık kayışı.
Neden biz?
Kalite
UL (E465880) / Rohs standartlarımız kalite montajlarını baştan sona sigorta eder. İster basit bir özel ürün veya karmaşık bir anahtar teslim üretim programı olsun, JHD PCB en yüksek kalite standartlarına uyacaktır.
Yetenekli
JHD PCB, ürettiğimiz her ürüne kalitenin yer aldığını garanti eden montaj özelliklerini ve nitelikleri en son sürümünü sunar.
Deneyim
Yapınıza gelince, bağımlı olabileceğiniz bir ortak isteyeceksiniz. Yönetim ekibimiz, kombine sanayi bilgisi üzerine 8 yılı aşkın bir süredir sahiptir. Mühendislik ekibimiz 5 yılı aşkın tecrübeye sahiptir.
Çıkarlarınızı korumak
Fikri Mülkiyetinin korunması bir iş! Eğitimli profesyonel kadrolarımızın hepsi sıkı bir gizlilik sözleşmesi ile çalışıyor ve önemli belgelerinizi kendi yaptıkları gibi değerlendiriyorlar.
Esneklik
JHD PCB kendimizi müşterilerimizin ihtiyaçları doğrultusunda özel terzi programları yapma kabiliyetimizden övünür. JHD PCB, benzersiz iş ihtiyaçlarınızı dinlemek için zaman alır ve onları aşmak için yola çıkmaktadır.
JHD PCB yakın gelecekte güvenilir bir partneriniz olmak istiyor!
