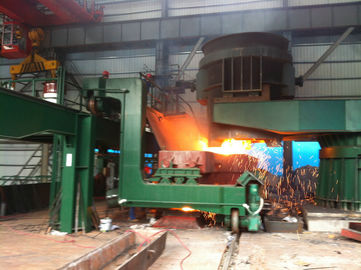

Kepçe Taret CCM Döküm Makinesi R 8m hidrolik çelik kütük

Kepçe Taret CCM Döküm Makinesi R 8m hidrolik çelik kütük
Kepçe Taret CCM Döküm Makinesi R 8m hidrolik çelik kütük Kepçe Taret CCM Döküm Makinesi R 8m hidrolik çelik kütük

Büyük resim :  Kepçe Taret CCM Döküm Makinesi R 8m hidrolik çelik kütük

Ürün ayrıntıları:
Place of Origin: Wuxi,China (Mainland)
Marka adı: HAIJUN
Model Number: R8M 3strands
Ödeme & teslimat koşulları:
Minimum Order Quantity: 2 strands
Packaging Details: Container
Delivery Time: 2 months
Payment Terms: T/T,L/C
Supply Ability: 30 strands CCM per year
Detaylı ürün tanımı
Vurgulamak:

basınçlı döküm

,

sürekli döküm makineleri

Pota Taret CCM Döküm Makinesi R 8m hidrolik kütük

Hızlı Detay:

  • Ölçme başlığı, açık döküm
  • Basit soğutma yatağı
  • Yarıçapı: R8M
  • Tel sayısı: 3 tel
  • ISO belgesi ile
  • Ileri tasarım
  • Güvenli çalışma

En düşük ekipman imalat maliyetiyle 1'den 8 bükümlü yüksek kaliteli sürekli döküm makineleri üretebiliriz. Kullanıcının çelik üretim kapasitesine, kütük ebatına, çelik kalitelerine ve kütük ebatlarına uygun olarak güncel kütük sürekli döküm makinesini tasarlayabilir, üretebiliriz. Kullanıcının alan koşulları.

Açıklama:

1. Temel bekleme teknik parametreleri:

Çelik kütük döküm makinesi yarıçapı

8 m

Tel sayısı

3 tel

Kepçe destek tipi

Kepçe tareti veya Kepçe arabası

Tandiş arabası

Yarı portal, çapraz kayma fonksiyonu

Döküm yöntemi

Ölçme başlığı, açık döküm

İkincil soğutma

Gaz ve su soğutma, 2 ayar devresi

Çekme doğrultma makinesi

Tamamen 5 merdane, aşamalı doğrultma

Rulo masa

Zincir grubu merkezi sürücü

Kukla çubuk

Sert, kendi kendini uyarlayan kukla çubuk başlı

Kütük kesme

Hidrolik veya alev kesme makinası

Kütük taşıma

Grup merkezli canlı rulo masa

Soğutma bankı tipi

Basit soğutma yatağı

2. Teknik süreç tanımı ve çelik kütük CCM kapasitesi

İndüksiyon ocağı:

Nominal kapasite

40T

Dokundurmak için dokunma döngüsü

60 dakika

Fırın miktarı

3 set

Üretim kapasitesi

İş günleri

330 gün / yıl

Ortalama günlük fırın sayısı

24 / gün

Üretim kapasitesi

400.000 ton / yıl

3. Döküm hızı, verimlilik ve iplik miktarı

R8m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:

Döküm kesit alanı (mm)

180x180

200 × 200

220 × 220

Döküm hızı (m / dak)

1,6

1.8

2.0

YOK HAYIR.

Kütük

boyut

Döküm hızı

Saatlik çıktı

(Ton)

Günlük çıktı

20saat

(Ton)

Yıllık çıktı (300 gün)

(Ton)

1

180 × 180

1,6 m / dak

21.98

439

131.700

2

200 × 200

1.8m / dak

27.13

543

162.900

3

220 × 220

2.0m / dakika

36.47

729

218.700





Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.

Çelik sınıfı

Döküm kalitesi (m / dak)

Etkili deformasyon hızı (ε)

İzin verilen deformasyon oranı (ε max)

Düz karbonlu çelik

1.8 ~ 2.5

Lütfen hesaplama tablosuna bakınız.

0,25

Düşük alaşımlı çelik

1.3 ~ 2.0

Lütfen hesaplama tablosuna bakınız.

0.15-0.2

4. CCM ekipman parça listesi

Ekipman adı

Ağırlık

Model ve şartname

Birim

1

Kepçe kulesi
Ağırlıklı hidrolik tahrik

21T

Ayarlamak

1

2

Tundiş bayramı
Yüksek ve alçak bacak tipi

12.5 × 2 = 25T

Ayarlamak

2

3

Tundiş

6 × 2 = 12T

Ayarlamak

2

4

Cüruf Potu

2.5T

Ayarlamak

1

5

Uzun kollu koruma cihazı

0.3T

Ayarlamak

1

5

Tundiş pişirme

5.3 × 2 = 10.6T

Ayarlamak

2

6

Tundiş başlığı
Fırında pişirme

Ayarlamak

2

7

Döküm işlemi
Konsol konsolları
raf

Ayarlamak

2

8

200 × 200 Kalıp

Ayarlamak

3

9

Kalıp kapağı

Ayarlamak

3

10

Osilatör cihazı

Ayarlamak

3

11

Sprey başlığı

Ayarlamak

3

12

Yönlendirilmiş segment

Ayarlamak

3

13

Sert gömme bar

Ayarlamak

3

14

Kukla çubuk depolama aygıtı

Ayarlamak

3

15

Doğrultma ve
Çekilme makinesi

Ayarlamak

3

16

Doğrultma ve
Çekilme makinesi
Ortak taban

Ayarlamak

1

17

Makaslar yaklaşma silindiri

Ayarlamak

3

18

Kütük sıkıştırma
Cihaz

Ayarlamak

3

19

Meşale kesme
Makine

Ayarlamak

3

20

Koleksiyon kesme
Kafa cihazı ve
Asma potası

Ayarlamak

1

21

Kesme makarasından sonra

Ayarlamak

3

22

Nakil merdanesi I

Ayarlamak

3

23

Taşıma silindiri II

Ayarlamak

3

24

Nakavt silindiri

Ayarlamak

3

25

Sabit çerçeve

Ayarlamak

3

26

Çelik değiştirme
Makine

6 m uzunluk

Ayarlamak

3

27

Koleksiyon soğutma
yatak

Ayarlamak

1

28

Caster gövde soğutma
Sistem

Bir ters yıkama filtresi

Ayarlamak

1

29

Teker kapağı

Ayarlamak

1

30

Otomatik Uzunluk
Sistem

Ayarlamak

3

31

Gaz kaynak işlemcisi

Alet gazı ile uğraşmak

Ayarlamak

1

32

Çelik platform

1

Hidrolik, Yağlama, pnömatik sistem

1

Ana hidrolik istasyonu

Ayarlamak

1

2

Kütük hidrolik istasyonu

Ayarlamak

1

3

Hidrolik asansör bagaj kapağı

Ayarlamak

2

4

Merkezi yağlama yağlama istasyonu

Ayarlamak

6

5

Hidrolik borular

Ayarlamak

1

6

Yağlama boruları

Ayarlamak

1

CCM 3-Elektrik

1

Işletim istasyonu

2

Yazılım paketi

3

PLC

Ayarlamak

3

4

ET-200 PLC
Ana hidrolik istasyonu ET-200 PLC

Ayarlamak

1

5

İnvertör

WS makine invertörü
(Ağır tip) güç: 11 kW

Ayarlamak

3

Makaslar makaralı invertör gücü yaklaşıyor: 4KW

Ayarlamak

3
