Vurgulamak: | Sürekli çelik döküm,Kütük Sürekli Döküm Makinesi |
---|
OEM R4M 1 Sonsuz Sürekli Döküm Makineleri, Kütük Tekerlekler
CCM sürekli döküm makinesi
Çelik kalitesi: silisyum ve alaşımlı çelik
Yarıçap: 4-8m
Tel sayısı: 1-8 tel
En düşük ekipman imalat maliyetiyle 1'den 8 bükümlü yüksek kaliteli sürekli döküm makineleri üretebiliriz. Kullanıcının çelik üretim kapasitesine, kütük ebatına, çelik kalitelerine ve çelik kütüklerine uygun olarak güncel kütük sürekli döküm makinesini tasarlayabilir, üretebiliriz. Kullanıcının alan koşulları.
Açıklama:
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 4 m |
Tel sayısı | 1 tel |

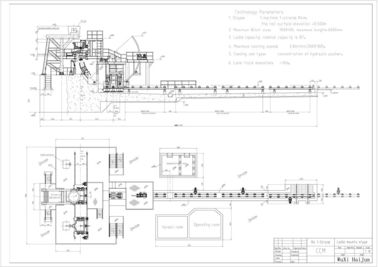

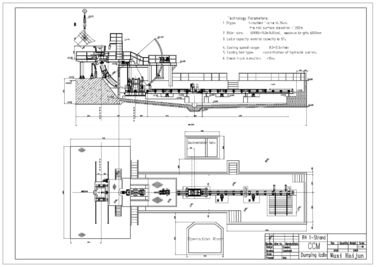

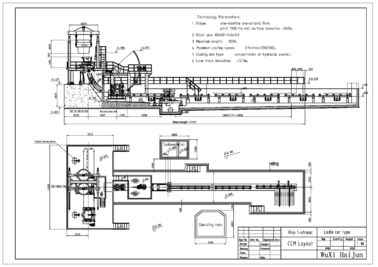

Kepçe destek tipi | Damping kepçesi, Kepçe bağlar, Kepçe arabası |
Tandiş arabası | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Su soğutma, 1 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Elle kesme |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2. Teknik süreç tanımı ve çelik kütük CCM kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 5T |
Dokundurmak için dokunma döngüsü | 45 dakika |
Fırın miktarı | 3set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 80000t / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
R4m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:
Döküm kesit alanı (mm) | 80 × 80 | 100 × 100 | 120 × 120 |
Döküm hızı (m / dak) | 3.0 | 2.8 | 2,6 |
YOK HAYIR. | Kütük boyut | Döküm hızı | Saatlik çıktı (Ton) | Günlük çıktı 24 saat (Ton) | Yıllık çıktı (330 gün) (Ton) |
1 | 80 × 80 | 3.0m / dakika | 7,42 | 178 | 58.766 |
2 | 100 × 100 | 2,8 m / dak | 10.81 | 259. | 85615 |
3 | 120 × 120 | 2,6 m / dak | 15.69 | 377 | 124.266 |
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon oranı (ε max) |
Düz karbonlu çelik | 1.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 1.3 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipman parça listesi
Yok hayır. | Makine adı | Ağırlık | Birim | Miktar | |
1 | Kepçe bağları | 6T | Ayarlamak | 1 | |
2 | Tundiş arabası | 2T | Ayarlamak | 1 | |
3 | Tundiş | 1T | Pec | 1 | |
4 | Kalıp 80 × 80 | 0.53T | Ayarlamak | 1 | |
5 | Kalıp kapağı | 0.1T | Ayarlamak | 1 | |
6 | Titreşim cihazı | 1.5T | Ayarlamak | 1 | |
7 | İkincil soğutma sprey tüpü | 0.5T | Ayarlamak | 1 | |
8 | Sekonder soğutma kılavuzu parça rulosu | 0.5T | Ayarlamak | 1 | |
9 | İkincil so © utma tahliye buhar tahliye sistemi | 1.1T | Ayarlamak | 1 | |
10 | Doğrultma ve çekme makinesi | 6T | Ayarlamak | 1 | |
11 | Kukla çubuk | 0.8T | Ayarlamak | 1 | |
12 | Kukla çubuk koyma cihazı | 0.8T | Ayarlamak | 1 | |
13 | Kesmeden önce makaralı | 2T | Ayarlamak | 1 | |
14 | Basit soğutma yatağı | 1.2T | Ayarlamak | 1 | |
15 | Kütük kafası ve cüruf toplama sistemi kesildi | 0.5T | Ayarlamak | 1 | |
16 | Rulo yolu | 2T | Ayarlamak | 1 | |
17 | Kütük gidiş silindiri | 2 × 2 = 4T | Ayarlamak | 2 | |
18 | Çelik yanal değiştirme makinesi | 0.6T | Ayarlamak | 1 | |
19 | Alev kesme makinesi | 0.8T | Ayarlamak | 1 | |
20 | Hidrolik istasyon sistemi | 2T | Ayarlamak | 1 | |
21 | Su soğutma istasyonu | 1T | Ayarlamak | 1 | |
22 | Üç elektrik sistemi | 0.5T | Ayarlamak | 1 | |
22.1 | Elektrik kumanda sistemi | Ayarlamak | 1 | ||
22.2 | Sahne ölçer | Ayarlamak | 1 | ||
22.3 | Bilgisayar sistemi | Ayarlamak | 1 | ||
23 | Çelik platform | 36T | Ayarlamak | 1 |
