Çelik CCM Sürekli Döküm Makinesi, R8m 8S CCM Makinesi

Steel CCM Continuous Casting Machine , R8M 8S CCM Machine

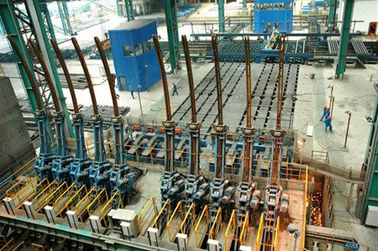

Büyük resim : Çelik CCM Sürekli Döküm Makinesi, R8m 8S CCM Makinesi

Ürün ayrıntıları:

Place of Origin:	Wuxi,China (Mainland)
Marka adı:	HAIJUN
Model Number:	R8M 8strands

Ödeme & teslimat koşulları:

Minimum Order Quantity:	8 strands
Packaging Details:	Container
Delivery Time:	6 months
Payment Terms:	T/T,L/C
Supply Ability:	30 strands CCM per year

İletişim

Detaylı ürün tanımı

Vurgulamak:

Çelik Döküm Makinesi

yatay sürekli döküm

Çelik CCM Sürekli Döküm Makinesi, R8M 8S CCM Makinesi

Hızlı Detay:

Düşük enerji ve yüksek verimlilik
Yarıçapı: R8M
Tel sayısı: 8 tel
ISO belgesi ile
Ileri tasarım
Güvenli çalışma

En düşük ekipman imalat maliyetiyle 1'den 8 bükümlü yüksek kaliteli sürekli döküm makineleri üretebiliriz. Kullanıcının çelik üretim kapasitesine, kütük ebatına, çelik kalitelerine ve çelik kütüklerine uygun olarak güncel kütük sürekli döküm makinesini tasarlayabilir, üretebiliriz. Kullanıcının alan koşulları.

Açıklama:

1. Temel bekleme teknik parametreleri:

Çelik kütük döküm makinesi yarıçapı	8 m
Tel sayısı	8 kol
Kepçe destek tipi	Kepçe kulesi
Kepçe kulesi	Düz kol tipi
Tundiş arabası	Yüksek alçak raylı sürücü, çapraz kayma fonksiyonu
Döküm yöntemi	Ölçüm başlığı, açık döküm, döküm tozu
İkincil soğutma	Gaz ve su soğutma, kablo başına 2 ayar devresi
Çekme doğrultma makinesi	Tamamen 5 merdane, aşamalı doğrultma
Rulo masa	Zincir grubu merkezi sürücü
Kukla çubuk	Sert, kendi kendini uyarlayan kukla çubuk başlı
Kütük kesme	Otomatik alev kesme makinesi
Kütük taşıma	Grup merkezli canlı rulo masa
Soğutma bankı tipi	Kayar yol, vardiya çelik makine

2. Teknik süreç tanımı ve çelik kütük CCM kapasitesi

İndüksiyon ocağı:

Nominal kapasite	60T
Dokundurmak için dokunma döngüsü	45 dakika
Fırın miktarı	2set

Üretim kapasitesi

İş günleri	330 gün / yıl
Ortalama günlük fırın sayısı	24 / gün
Üretim kapasitesi	1000.000 ~ 1200.000 ton / yıl

3. Döküm hızı, verimlilik ve iplik miktarı

R8m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:

Döküm kesit alanı (mm)	180x180	200 × 200	220 × 220
Döküm hızı (m / dak)	1,6	1.8	2.0

YOK HAYIR.	Kütük boyut	Döküm hızı	Saatlik çıktı (Ton)	Günlük çıktı 20saat (Ton)	Yıllık çıktı (300 gün) (Ton)
1	180 × 180	1,6 m / dak	21.98	439	131.700
2	200 × 200	1.8m / dak	27.13	543	162.900
3	220 × 220	2.0m / dakika	36.47	729 tane	218.700

Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.

Çelik sınıfı	Döküm kalitesi (m / dak)	Etkili deformasyon hızı (ε)	İzin verilen deformasyon oranı (ε _max)
Düz karbon çeliği	1.8 ~ 2.5	Lütfen hesaplama tablosuna bakınız.	0,25
Düşük alaşımlı çelik	1.3 ~ 2.0	Lütfen hesaplama tablosuna bakınız.	0.15-0.2

4. CCM ekipman parça listesi

№	Ekipman adı	Ağırlık	Model ve şartname	Birim
1	Kepçe kulesi Hidrolik tahrik, işaret kolu yükü 120T, ağırlıklandırmalı	56T × 2 = 112T	Ayarlamak	2
2	Tundiş bayramı Yüksek ve alçak bacaklar	10 × 2 = 20T	Ayarlamak	4
3	Tundiş	6 × 2 = 12T	Ayarlamak	4
4	Cüruf Potu	1.5T	Ayarlamak	2
5	Döküm işlemi Konsol konsolları raf	0.2 × 5 = 1T	Ayarlamak	8
6	150 × 150 Kalıp R8, uzunluk 900	0.57 × 5 = 4.56T	Ayarlamak	8
7	Kalıp kapağı	0.1 x 8 = 0.8T	Ayarlamak	8
8	Titreşim cihazı	3.4 × 8 = 27.2T	Ayarlamak	8
9	Püskürgeçle toplama boruları	0.4 × 8 = 3.2T	Ayarlamak	8
10	Yön silindiri	0.2 × 40 = 8T	Ayarlamak	40
11	Sert gömme bar	2.3 x 8 = 18.4T	Ayarlamak	8
12	Kukla çubuk depolama aygıtı	1.4 x 8 = 11.2T	Ayarlamak	8
13	Doğrultma ve Çekilme makinesi	6 × 8 = 48T	Ayarlamak	8
14	Doğrultma ve Çekilme makinesi Ortak taban	4T	Ayarlamak	1
15	Makaslar yaklaşma silindiri Frekans kontrolü, su soğutma	3.5 x 8 = 28T	Ayarlamak	8
16	Alev kesme makinesi	3 x 8 = 24T	Ayarlamak	8
	Kızıl ötesi evreye Uzunluk ayarı		Ayarlamak	1
17	Koleksiyon kesme Baş cihazı ve asma potası	1T	Ayarlamak	1
18	Kesme makarasından sonra Frekans kontrolü, su soğutma	3.5 x 8 = 28T	Ayarlamak	8
19	Nakavt silindiri I Frekans kontrolü, su soğutma	3.5 x 8 = 28T	Ayarlamak	8
20	Nakavt silindiri II	3.5 x 8 = 28T	Ayarlamak	8
21	Soğutma yatak silindiri	4 × 16 = 64T	Ayarlamak	16
22	Devirme dişli makinası	8T × 8 = 64T	Ayarlamak	8
23	Değiştirme çelik makinesi 12 metre uzunluğunda	33T	Ayarlamak	1
24	Çelik makina puanı	35T	Ayarlamak	1
25	Adım soğutma yatağı	126T	Ayarlamak	1
26	Toplama soğutma yatağı	30T	Ayarlamak	1
27	Tekerlek gövdesi soğutma sistemi	8T	Ayarlamak	1
28	Teker kapağı	10T	Ayarlamak	1
29	Gaz kaynak işlemcisi Alet gazı alımı		Ayarlamak	1
30	Çelik platform	200T	Ayarlamak	1
	Buhar egzoz fanı	2T	Ayarlamak	1
Ⅱ	Hidrolik, Yağlama, pnömatik sistem
1	Ana hidrolik istasyonu	5T	Ayarlamak	1
2	Nakavt hidrolik istasyonu Devirmeli dişli makinesinde	3.5T	Ayarlamak	1
3	Hidrolik kaldırma bagaj kapısı	1T	Ayarlamak	3
4	Merkezi yağlama yağlama istasyonu Dağıtıcı ve petrol boruları dahil edin		Ayarlamak	6
5	Hidrolik borular Boru parçalarını dahil et		Ayarlamak	1
6	Yağlama boruları		Ayarlamak	1
Ⅲ	CCM 3-Elektrik
1	Işletim istasyonu
2	Yazılım paketi
3	PLC		Ayarlamak	2
5	İnvertör
