R8M 2 Tel CCM Sürekli Döküm Makinesi / Sürekli Döküm
CCM sürekli döküm makinesi
Çelik kalitesi: silisyum ve alaşımlı çelik
Yarıçap: 4-8m
Tel sayısı: 1-8 tel
ISO belgesi ile
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 8 m |
Tel sayısı | 2 tel |

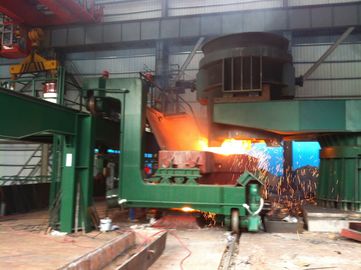

Kepçe destek tipi | Kepçe tareti veya Kepçe arabası |
Tandiş taşıma | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Gaz ve su soğutma, 2 ayar devresi |

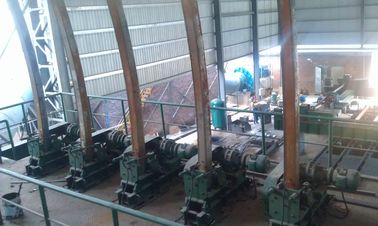

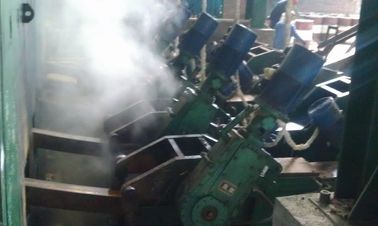

Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Hidrolik veya alev kesme makinası |

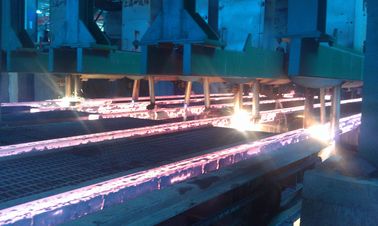

Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2. Çelik kütük CCM'nin teknik süreç açıklaması ve kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 30T |
Dokundurmak için dokunma döngüsü | 60 dakika |
Fırın miktarı | 3 set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 300.000 ton / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
R8m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:
Döküm kesit alanı (mm) | 180x180 | 200 × 200 | 220 × 220 |
Döküm hızı (m / dak) | 1,6 | 1.8 | 2.0 |
YOK HAYIR. | Kütük boyut | Döküm hızı | Saatlik çıktı (Ton) | Günlük çıktı 20saat (Ton) | Yıllık çıktı (300 gün) (Ton) |
1 | 180 × 180 | 1,6 m / dak | 21.98 | 439 | 131.700 |
2 | 200 × 200 | 1.8m / dak | 27.13 | 543 | 162.900 |
3 | 220 × 220 | 2.0m / dakika | 36.47 | 729 tane | 218.700 |
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon hızı (εmax) |
Düz karbon çeliği | 1.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 1.3 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipmanı parça listesi
№ | Ekipman adı | Ağırlık | Model ve şartname | Birim | |||
1 | Kepçe kulesi | 21T | Ayarlamak | 1 | |||
2 | Tundiş bayramı | 12.5 × 2 = 25T | Ayarlamak | 2 | |||
3 | Tundiş | 6 × 2 = 12T | Ayarlamak | 2 | |||
4 | Cüruf Potu | 2.5T | Ayarlamak | 1 | |||
5 | Uzun kollu koruma cihazı | 0.3T | Ayarlamak | 1 | |||
5 | Tundiş pişirme | 5.3 × 2 = 10.6T | Ayarlamak | 2 | |||
6 | Tundiş başlığı | Ayarlamak | 2 | ||||
7 | Döküm işlemi | Ayarlamak | 2 | ||||
8 | 150 × 150 Kalıp | Ayarlamak | 2 | ||||
9 | Kalıp kapağı | Ayarlamak | 2 | ||||
10 | Osilatör cihazı | Ayarlamak | 2 | ||||
11 | Sprey başlığı | Ayarlamak | 2 | ||||
12 | Yönlendirilmiş segment | Ayarlamak | 2 | ||||
13 | Sert gömme bar | Ayarlamak | 2 | ||||
14 | Kukla çubuk depolama aygıtı | Ayarlamak | 2 | ||||
15 | Doğrultma ve | Ayarlamak | 2 | ||||
16 | Doğrultma ve | Ayarlamak | 1 | ||||
17 | Makaslar yaklaşma silindiri | Ayarlamak | 2 | ||||
18 | Kütük sıkıştırma | Ayarlamak | 2 | ||||
19 | Meşale kesme | Ayarlamak | 1 | ||||
20 | Koleksiyon kesme | Ayarlamak | 1 | ||||
21 | Kesme makarasından sonra | Ayarlamak | 2 | ||||
22 | Nakil merdanesi I | Ayarlamak | 2 | ||||
23 | Taşıma silindiri II | Ayarlamak | 2 | ||||
24 | Nakavt silindiri | Ayarlamak | 1 | ||||
25 | Sabit çerçeve | Ayarlamak | 1 | ||||
26 | Çelik değiştirme | 6 m uzunluk | Ayarlamak | 1 | |||
27 | Koleksiyon soğutma | Ayarlamak | 1 | ||||
28 | Caster gövde soğutma | Bir ters yıkama filtresi | Ayarlamak | 1 | |||
29 | Teker kapağı | Ayarlamak | 1 | ||||
30 | Otomatik Uzunluk | Ayarlamak | 3 | ||||
31 | Gaz kaynak işlemcisi | Alet gazı alımı | Ayarlamak | 1 | |||
32 | Çelik platform | 1 | |||||
Hidrolik, Yağlama, pnömatik sistem | |||||||
1 | Ana hidrolik istasyonu | Ayarlamak | 1 | ||||
2 | Kütük hidrolik istasyonu | Ayarlamak | 1 | ||||
3 | Hidrolik asansör bagaj kapağı | Ayarlamak | 2 | ||||
4 | Merkezi yağlama yağlama istasyonu | Ayarlamak | 6 | ||||
5 | Hidrolik borular | Ayarlamak | 1 | ||||
6 | Yağlama boruları | Ayarlamak | 1 | ||||
CCM 3-Elektrik | |||||||
1 | Işletim istasyonu | ||||||
2 | Yazılım paketi | ||||||
3 | PLC | Ayarlamak | 3 | ||||
4 | ET-200 PLC | Ayarlamak | 1 | ||||
5 | İnvertör | ||||||
① | WS makine invertörü | Ayarlamak | 3 | ||||
② | Makaslar makaralı invertör gücü yaklaşıyor: 4KW | Ayarlamak | 3 | ||||
