R8M 8 Telli Çelik Döküm Makinesi ISO Centrification ile Saat Başına 15T
yarıçapı: r4m, R6M, R8m, R10M
Tel sayısı: 2 tel
ISO belgesi ile
Ileri tasarım
Güvenli çalışma
Açıklama:
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 4 m |
Tel sayısı | 2 tel |
Kepçe destek tipi | Kepçe tareti, Kepçe arabası, Kepçe askısı |
Tandiş taşıma | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Su soğutma, 1 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Elle kesme |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2. Teknik süreç tanımı ve çelik kütük CCM kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 15T |
Dokundurmak için dokunma döngüsü | 60 dakika |
Fırın miktarı | 2set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 100.000t / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
R4m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı aşağıdaki gibidir:
Döküm kesit alanı (mm) | 80 × 80 | 100 × 100 | 120 × 120 |
Döküm hızı (m / dak) | 3.0 | 2.8 | 2,6 |
YOK HAYIR. | Kütük boyut | Döküm hızı | Saatlik çıktı (Ton) | Günlük çıktı 24 saat (Ton) | Yıllık çıktı (330 gün) (Ton) |
1 | 80 × 80 | 3.0m / dakika | 7,42 | 178 | 58.766 |
2 | 100 × 100 | 2,8 m / dak | 10.81 | 259. | 85615 |
3 | 120 × 120 | 2,6 m / dak | 15.69 | 377 | 124.266 |
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon oranı (ε max) |
Düz karbon çeliği | 1.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 1.3 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |

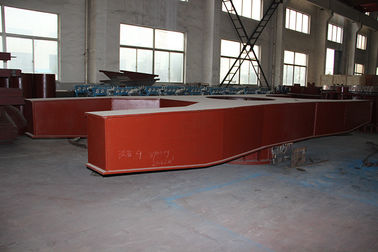

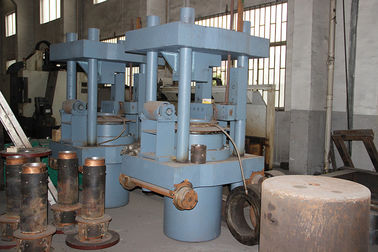

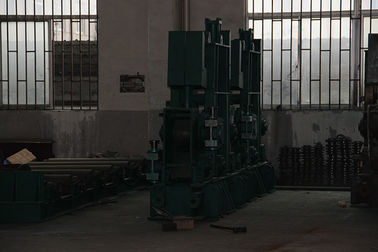

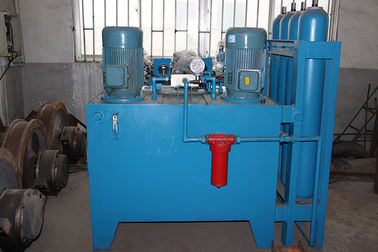

Makine Resimleri
Fabrika Resimleri
