Vurgulamak: | döküm ekipmanı die,Sürekli döküm makinası |
---|

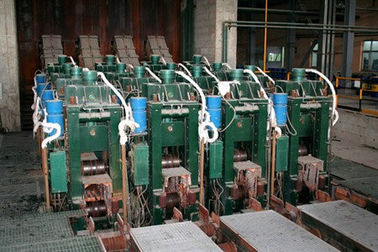

OEM Çelik CCM Yuvarlak Kütük Döküm Makinesi, Soğutma Bankası
Yarıçapı: R6M, R8M, R10M
Strand numarası: 1 - 8 büküm
Güvenli çalışma
Düşük enerji ve yüksek verimlilik
En düşük ekipman imalat maliyetiyle 1'den 8 bükümlü yüksek kaliteli sürekli döküm makineleri üretebiliriz. Kullanıcının çelik üretim kapasitesine, kütük ebatına, çelik kalitelerine ve çelik kütüklerine uygun olarak güncel kütük sürekli döküm makinesini tasarlayabilir, üretebiliriz. Kullanıcının alan koşulları.
Açıklama:
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 6 m, 8 m, 10 m |
Tel sayısı | 1, 2, 3 iplikler |
Kepçe destek tipi | Kepçe taret, Kepçe arabası |
Tandiş taşıma | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Su soğutma, 1 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Hidrolik kesme makinası |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2. Teknik süreç tanımı ve çelik kütük CCM kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 30T |
Dokundurmak için dokunma döngüsü | 60 dakika |
Fırın miktarı | 2set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 300.000 ton / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
Yuvarlak kütük boyutu aralığı: φ60 ~ φ500
Yuvarlak kütük CCM castig hız aralığı:
Φ60 ~ 120 1.6 ~ 2.5m / dak
Φ150 ~ 240 0.8 ~ 1.2m / dak
Φ250 ~ 500 0.5 ~ 0.8m / dak
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi ayarlama durumuna göre.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyon oranı (ε max) |
Düz karbon çeliği | 0.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 0.8 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipman parça listesi
№ | Ekipman adı | |
1 | Kepçe kulesi | |
2 | Tundiş arabası | |
3 | Tundiş | |
4 | kalıp | |
5 | Kalıp ayak rulosu | |
6 | Kalıp kapağı | |
7 | Osilatör cihazı | |
8 | İkincil soğutma sprey tüpü | |
9 | İkincil soğutma kılavuzlama çubuğu çubuğu | |
10 | İkincil soğutma buharı boşaltma sistemi | |
11 | Çekilme ve doğrultma makinesi | |
12 | Dökme boş vibrasyon önleme sistemi | |
13 | Kukla çubuk | |
14 | Kukla çubuk depolama aygıtı | |
15 | Makaslar yaklaşma silindiri | |
16 | Alev kesme makinesi | |
17 | Otomatik boy kesme aygıtı | |
18 | Sürüş silindiri | |
19 | Nakavt silindiri | |
20 | Çelik enine teslim makinesi | |
21 | Hidrolik istasyon sistemi | |
22 | İkincil soğutma suyu şalteri | |
23 | Soğutma otomasyonu su dağıtım tesisi | |
24 | Elektrik kontrol ekipmanları | |
24.1 | Kontrol Paneli | |
24.2 | Saha aracı | |
24.3 | Bilgisayar sistemi | |
25 | Çelik platform |
