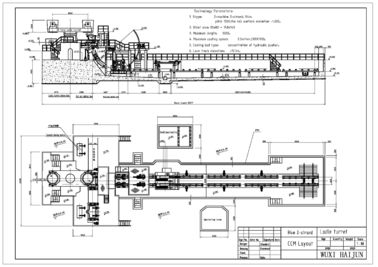

R4M 2S ISO Sertifikalı Çelik Kütük Sürekli Döküm Makinesi
Hızlı Detay:
Açıklama:
En düşük ekipman imalat maliyetiyle 1'den 8 bükümlü yüksek kaliteli sürekli döküm makineleri üretebiliriz. Kullanıcının çelik üretim kapasitesine, kütük ebatına, çelik kalitelerine ve kütük ebatlarına uygun olarak güncel kütük sürekli döküm makinesini tasarlayabilir, üretebiliriz. Kullanıcının alan koşulları.
Özellikler:
1. Temel bekleme teknik parametreleri:
Çelik kütük döküm makinesi yarıçapı | 4 m |
Tel sayısı | 2 tel |
Kepçe destek tipi | Kepçe tareti, Kepçe arabası, Kepçe askısı |
Tandiş arabası | Yarı portal, çapraz kayma fonksiyonu |
Döküm yöntemi | Ölçme başlığı, açık döküm |
İkincil soğutma | Su soğutma, 1 ayar devresi |
Çekme doğrultma makinesi | Tamamen 5 merdane, aşamalı doğrultma |
Rulo masa | Zincir grubu merkezi sürücü |
Kukla çubuk | Sert, kendi kendini uyarlayan kukla çubuk başlı |
Kütük kesme | Elle kesme |
Kütük taşıma | Grup merkezli canlı rulo masa |
Soğutma bankı tipi | Basit soğutma yatağı |
2. Çelik kütük CCM'nin teknik süreç açıklaması ve kapasitesi
İndüksiyon ocağı:
Nominal kapasite | 15T |
Dokundurmak için dokunma döngüsü | 60 dakika |
Fırın miktarı | 2set |
Üretim kapasitesi
İş günleri | 330 gün / yıl |
Ortalama günlük fırın sayısı | 24 / gün |
Üretim kapasitesi | 100.000t / yıl |
3. Döküm hızı, verimlilik ve iplik miktarı
R4m yarıçaplı döküm makinesi, farklı özelliklere sahip çelik gruplar dökebilir, maksimum döküm hızı
Şöyleki:
Döküm kesit alanı (mm) | 80 × 80 | 100 × 100 | 120 × 120 |
Döküm hızı (m / dak) | 3.0 | 2.8 | 2,6 |
YOK HAYIR. | Kütük boyut | Döküm hızı | Saatlik çıktı (Ton) | Günlük çıktı 24 saat (Ton) | Yıllık çıktı (330 gün) (Ton) |
1 | 80 × 80 | 3.0m / dakika | 7,42 | 178 | 58.766 |
2 | 100 × 100 | 2,8 m / dak | 10.81 | 259. | 85615 |
3 | 120 × 120 | 2,6 m / dak | 15.69 | 377 | 124.266 |
Hesaplama sonuçları, üretimin ideal halidir, lütfen kendi fiili durumuna göre
Ayarlama.
Çelik sınıfı | Döküm kalitesi (m / dak) | Etkili deformasyon hızı (ε) | İzin verilen deformasyonu yon Oran (εmax) |
Düz karbonlu çelik | 1.8 ~ 2.5 | Lütfen hesaplama tablosuna bakınız. | 0,25 |
Düşük alaşımlı çelik | 1.3 ~ 2.0 | Lütfen hesaplama tablosuna bakınız. | 0.15-0.2 |
4. CCM ekipmanı parça listesi
Yok hayır. | Makine adı | Ağırlık | Birim | Miktar | |
Ⅰ | Ekipman gövdesi | ||||
1 | Pota ocağı | 5T × 2 = 10T | Ayarlamak | 2 | |
2 | Tandiş arabası | 2T × 2 = 4T | Ayarlamak | 2 | |
3 | Tundiş | 1.4T × 2 = 2.8T | Pec | 2 | |
4 | Kalıp 100 × 100 | 0.53 × 2 = 1.06T | Ayarlamak | 2 | |
5 | Kalıp silindiri | 0.01 × 2 = 0.02T | Ayarlamak | 2 | |
6 | Kalıp kapağı | 0.1T × 2 = 0.2T | Ayarlamak | 2 | |
7 | Kalıp osilatörü | 1.5T × 2 = 3T | Ayarlamak | 2 | |
8 | İkincil soğutma sprey tüpü | 0.5T × 2 = 1T | Ayarlamak | 2 | |
9 | Sekonder soğutma kılavuzu parça rulosu | 0.5T × 2 = 1T | Ayarlamak | 2 | |
10 | İkincil so © utma tahliye buhar tahliye sistemi | 1.1T | Ayarlamak | 1 | |
11 | Çekilme ve doğrultma makinesi | 6T × 2 = 12T | Ayarlamak | 2 | |
12 | Kukla çubuk | 0.9T × 2 = 1.8T | Ayarlamak | 2 | |
13 | Kukla çubuk depolama aygıtı | 0.7T × 2 = 1.4T | Ayarlamak | 2 | |
14 | Kesmeden önce masayı döndür | 1.5T × 2 = 3T | Ayarlamak | 2 | |
15 | Basit soğutma yatağı | 1.2T | Ayarlamak | 1 | |
16 | Kütük kafası ve cüruf toplama sistemi kesildi | 0.5T | Ayarlamak | 1 | |
17 | Rulo yolu | 1.5T × 2 = 3T | Ayarlamak | 2 | |
18 | Kütük gidiş silindiri | 1.5 × 2 = 3T | Ayarlamak | 3 | |
19 | Çelik yanal değiştirme makinesi | 3T | Ayarlamak | 1 | |
20 | Alev kesme makinesi | 1T × 2 = 2T | Ayarlamak | 2 | |
21 | Hidrolik istasyon sistemi | 1.6T | Ayarlamak | 1 | |
22 | Su soğutma istasyonu | 1.6T | Ayarlamak | 1 | |
23 | Çelik platform | 45T | 1 | ||
Ⅱ | Üç Elektrik Sistemi | ||||
1 | Elektrik kontrol ekipmanları | Ayarlamak | 1 | ||
2 | Sahne ölçer | Ayarlamak | 1 | ||
3 | Bilgisayar sistemi | Ayarlamak | 1 | ||
Ⅲ | Montaj malzemesi | ||||
1 | Elektrikli alet sistem materyali | 1T | Ayarla | 1 | |
2 | Hidrolik boru sistemi malzemesi | 1T | Ayarla | 1 | |
3 | Soğutma suyu sistemi malzemesi | 1T | Ayarla | 1 | |
Ⅳ | Çevrimdışı ekipman | ||||
1 | Kalıp onarım masası | Ayarla | 1 | ||
2 | Kalıp destek standı | Ayarlayın | 1 | ||
3 | Çifti yay şablonu | Çift | 2 |
